سازه نگهبان یکی از مهمترین اجزای ایمنی در پروژههای گودبرداری است که نقش اساسی در جلوگیری از ریزش دیوارههای خاک و آسیب به ساختمانهای مجاور دارد. انتخاب روش مناسب پایدارسازی گود علاوه بر شرایط زمین، به نوع مصالح مصرفی نیز وابسته است و بررسی دقیق مشخصات فنی میلگرد و فولاد مصرفی اهمیت زیادی دارد. به همین دلیل اطلاع از قیمت لحظه ای میلگرد میتواند در برآورد هزینههای اجرای سازه نگهبان تاثیر مستقیم داشته باشد.
در پروژههای شهری که محدودیت فضا و حساسیت سازههای اطراف بیشتر است، طراحی و اجرای صحیح سازه نگهبان اهمیت دوچندان پیدا میکند. استفاده از میلگرد استاندارد و باکیفیت ضمن افزایش ایمنی، باعث بهینهسازی هزینههای اجرایی نیز میشود و مدیریت صحیح خرید مصالح فولادی را به یکی از ارکان اصلی موفقیت پروژه تبدیل میکند.
انواع سازه نگهبان
سازه نگهبان به طور کلی به مجموعهای از روشها و سیستمهای مهندسی گفته میشود که برای پایدارسازی دیوارههای گود در زمان گودبرداری مورد استفاده قرار میگیرند. انتخاب نوع سازه نگهبان به عواملی مانند عمق گود، نوع خاک، سطح آب زیرزمینی، شرایط ساختمانهای مجاور و محدودیت فضای کارگاهی بستگی دارد.
هر روش با هدف کنترل فشار جانبی خاک و جلوگیری از ریزش دیوارهها طراحی و اجرا میشود. به طور کلی روشهای اجرای سازه نگهبان را میتوان در چند گروه اصلی طبقهبندی کرد که شامل سیستمهای صلب و سیستمهای انعطافپذیر هستند.
در میان روشهای متداول اجرای سازه نگهبان میتوان به سازه نگهبان خرپایی، مهار متقابل، نیلینگ، انکراژ، سپرکوبی، شمع درجا و دیوار دیافراگمی اشاره کرد. هر یک از این روشها دارای ویژگیهای اجرایی، مزایا و محدودیتهای خاص خود هستند که بسته به شرایط زمین و محیط پروژه مورد استفاده قرار میگیرند و در ادامه به بررسی جزئیات هر کدام پرداخته میشود.
در صورتیکه مقصد پروژه عمرانی خریدار در محدوده استان مرکزی میباشد، استفاده از میلگرد هیربد کاهش قابل ملاحظه ای در هزینه حمل و نقل دارد. از این جهت پیشنهاد کارشناسان بانک میلگرد بررسی قیمت میلگرد هیربد ساوه است.
سازه نگهبان صلب
سازه نگهبان صلب به سیستمی گفته میشود که با داشتن سختی خمشی و برشی بالا، تغییر شکل جانبی دیواره گود را تا حد زیادی کنترل میکند. در این روش المانهای مقاومی مانند دیوارهای بتنی مسلح یا شمعهای بتنی در امتداد دیواره گود اجرا میشوند تا فشار جانبی خاک و سربارهای اطراف را تحمل کنند.
به دلیل سختی بالای این سازهها، جابهجایی خاک در اطراف گود به حداقل رسیده و ایمنی محیط کارگاه افزایش پیدا میکند. این نوع سازه نگهبان بیشتر در پروژههایی مورد استفاده قرار میگیرد که عمق گودبرداری زیاد است یا ساختمانهای مجاور نسبت به نشست و تغییر شکل حساس هستند.
اجرای سازه نگهبان صلب معمولاً با حفر ترانشه یا گمانه در امتداد محیط گود آغاز میشود. پس از آن قفسه آرماتور شامل میلگردهای طولی و خاموتها در محل قرار گرفته و عملیات بتنریزی انجام میشود تا دیوار یا شمع بتنی تشکیل شود. در برخی پروژهها نیز برای افزایش پایداری، المانهای سازهای به یکدیگر متصل شده و به صورت یک دیوار پیوسته عمل میکنند که در نهایت نقش اصلی در مهار فشار جانبی خاک و پایدارسازی گود را بر عهده دارد.
سازه نگهبان انعطافپذیر (پایدارسازی گود)
سازه نگهبان انعطافپذیر یکی از روشهای متداول در پایدارسازی گود است که در آن بخشی از پایداری دیوارهها از طریق همکاری بین خاک و المانهای مسلحکننده تامین میشود. در این سیستم، سازه نگهبان اجازه مقدار محدودی تغییر شکل را میدهد تا تنشهای وارد شده به صورت تدریجی در خاک توزیع شوند. این ویژگی باعث میشود فشار جانبی خاک به شکل کنترل شده مهار شده و از ریزش دیوارههای گود جلوگیری شود.
در روشهای انعطافپذیر معمولاً از المانهای فولادی مانند میلگرد یا کابلهای پیشتنیده برای تقویت توده خاک استفاده میشود. این المانها در داخل خاک قرار گرفته و با ایجاد مقاومت کششی، مانع حرکت جانبی دیوارهها میشوند. سیستمهایی مانند نیلینگ و انکراژ از رایجترین نمونههای سازه نگهبان انعطافپذیر هستند که در بسیاری از پروژههای ساختمانی و گودبرداری شهری مورد استفاده قرار میگیرند.
اجرای این نوع سازه نگهبان به صورت مرحلهای و همزمان با پیشروی گودبرداری انجام میشود. ابتدا بخشی از خاک تا عمق مشخص برداشته شده و سپس در دیواره گود گمانههایی با زاویه مناسب حفاری میشود. پس از قرار دادن میلگرد یا کابل فولادی در داخل گمانه، عملیات تزریق دوغاب سیمان برای تثبیت آن انجام میگیرد و در نهایت سطح دیواره با شاتکریت پوشانده میشود تا یک لایه محافظ و مقاوم تشکیل شود. این مراحل تا رسیدن به عمق نهایی گود ادامه پیدا میکند و باعث ایجاد یک سیستم پایدار برای مهار فشار خاک میشود.

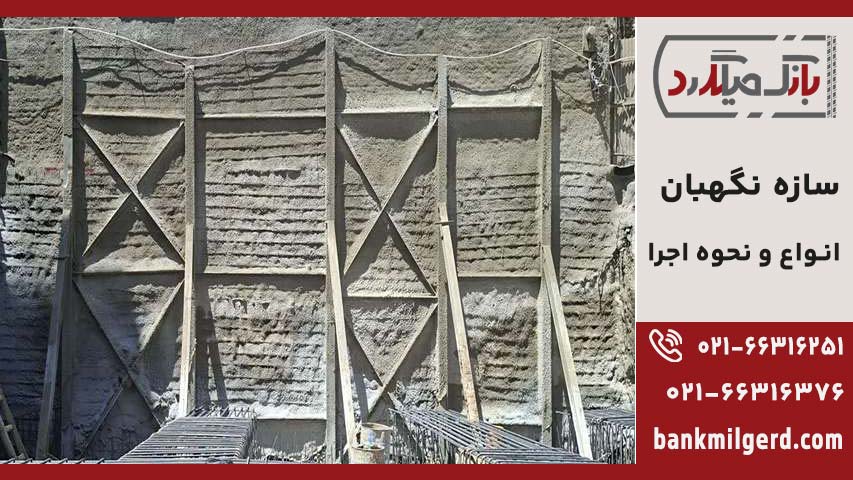

سازه نگهبان خرپایی
سازه نگهبان خرپایی یکی از روشهای متداول پایدارسازی گود در پروژههای ساختمانی شهری است که بیشتر در گودبرداریهای با عمق متوسط مورد استفاده قرار میگیرد. در این روش از یک سیستم خرپایی فولادی برای مهار فشار جانبی خاک استفاده میشود و نیروهای وارد بر دیواره گود از طریق اعضای خرپا به زمین منتقل میشوند. استفاده از این سیستم باعث افزایش پایداری دیوارهها و کاهش احتمال ریزش خاک در زمان اجرای عملیات ساختمانی میشود.
در سازه نگهبان خرپایی معمولاً از مقاطع فولادی مانند تیرآهن، ناودانی و میلگرد برای ساخت اعضای مختلف خرپا استفاده میشود. این اعضا شامل المانهای قائم، قطری و افقی هستند که به صورت یک شبکه مثلثی در کنار دیواره گود قرار میگیرند. ساختار مثلثی خرپا باعث میشود نیروهای فشاری و کششی به شکل مناسب در بین اعضا توزیع شده و مقاومت سازه در برابر فشار خاک افزایش پیدا کند.
اجرای این نوع سازه نگهبان ابتدا با حفر چاهکهایی در مجاورت دیواره گود آغاز میشود تا المانهای قائم در داخل آن قرار گیرند. پس از نصب اعضای قائم و بتنریزی در داخل چاهکها، عملیات خاکبرداری به صورت مرحلهای انجام شده و همزمان اعضای افقی و قطری خرپا به یکدیگر متصل میشوند. با تکمیل تدریجی خرپا در طول دیواره گود، یک سیستم مقاوم تشکیل میشود که فشار جانبی خاک را مهار کرده و شرایط ایمن برای ادامه عملیات گودبرداری و اجرای سازه اصلی را فراهم میکند.
سازه نگهبان مهار متقابل
سازه نگهبان مهار متقابل یکی از روشهای متداول برای پایدارسازی گود در پروژههای ساختمانی است که بیشتر در گودهای با عرض کم یا متوسط مورد استفاده قرار میگیرد. در این روش فشار جانبی خاک توسط اعضای افقی که دو دیواره مقابل گود را به یکدیگر متصل میکنند مهار میشود. این سیستم باعث میشود نیروهای وارد بر دیوارهها به صورت متقابل به یکدیگر منتقل شده و تعادل لازم برای پایداری گود ایجاد شود.
در سازه نگهبان مهار متقابل معمولاً از المانهای فولادی مانند تیرآهن یا قوطیهای فولادی به عنوان اعضای مهاری استفاده میشود. این اعضا به صورت افقی در میان دیوارههای گود قرار میگیرند و از طریق ستونهای قائم یا شمعهای کناری به دیوارهها متصل میشوند. عملکرد این سیستم به گونهای است که فشار خاک از طریق دیوارهها به مهارهای افقی منتقل شده و از تغییر شکل یا ریزش دیواره جلوگیری میشود.
اجرای این روش معمولاً با نصب اعضای قائم در اطراف گود آغاز میشود و پس از آن گودبرداری به صورت مرحلهای انجام میگیرد. با افزایش عمق گود، در ترازهای مختلف اعضای افقی مهار متقابل بین دو دیواره نصب و محکم میشوند تا پایداری سازه حفظ شود. این روند تا رسیدن به عمق نهایی ادامه پیدا میکند و در نهایت یک شبکه مهاری در داخل گود تشکیل میشود که وظیفه کنترل فشار جانبی خاک و حفظ ایمنی گودبرداری را بر عهده دارد.
سازه نگهبان نیلینگ
سازه نگهبان نیلینگ یکی از روشهای متداول پایدارسازی گود است که در آن با استفاده از میلگردهای فولادی، توده خاک مسلح شده و مقاومت آن در برابر حرکت و ریزش افزایش مییابد. در این روش میلگردها که به آنها نیل یا میخ خاک گفته میشود، در داخل دیواره گود قرار میگیرند و با ایجاد مقاومت کششی، فشار جانبی خاک را کنترل میکنند. این سیستم باعث میشود خاک و میلگردها به صورت یک مجموعه مقاوم عمل کرده و پایداری دیواره گود حفظ شود.
روش نیلینگ بیشتر در پروژههای شهری و گودبرداریهای نسبتاً عمیق کاربرد دارد و به دلیل سرعت اجرای مناسب و هزینه نسبتاً اقتصادی مورد توجه قرار گرفته است. در این سیستم، میلگردهای فولادی در فواصل مشخص در داخل خاک قرار داده میشوند و با تزریق دوغاب سیمان به خاک اطراف متصل میشوند. این اتصال باعث افزایش اصطکاک بین خاک و میلگرد شده و ظرفیت باربری سیستم را افزایش میدهد.
اجرای سازه نگهبان نیلینگ به صورت مرحلهای و همزمان با عملیات گودبرداری انجام میشود. ابتدا بخشی از خاکبرداری انجام شده و سپس در دیواره گود گمانههایی با زاویه مشخص حفاری میشود. پس از قرار دادن میلگردها در داخل گمانه، عملیات تزریق دوغاب سیمان برای تثبیت آنها انجام شده و سطح دیواره با بتن پاششی یا شاتکریت پوشانده میشود. این مراحل در چند مرحله تکرار میشود تا در نهایت یک سیستم مسلح و پایدار برای مهار فشار جانبی خاک ایجاد شود.
سازه نگهبان انکراژ
سازه نگهبان انکراژ یکی از روشهای موثر در پایدارسازی گودهای عمیق است که در آن از مهارهای کششی برای تثبیت دیوارههای گود استفاده میشود. در این روش کابلها یا میلههای فولادی در داخل خاک یا سنگ پشت دیواره گود قرار داده میشوند و با ایجاد نیروی کششی، فشار جانبی خاک را مهار میکنند. این سیستم باعث میشود دیواره گود در برابر نیروهای وارد شده پایدار بماند و احتمال ریزش یا جابهجایی خاک کاهش پیدا کند.
در سازه نگهبان انکراژ، مهارها به بخشهای پایدارتر خاک در پشت گود متصل میشوند و از این طریق نیروهای وارد بر دیواره به لایههای مقاوم زمین منتقل میگردد. به همین دلیل این روش در گودبرداریهای عمیق و پروژههایی که فضای کافی برای نصب مهار در پشت دیواره وجود دارد کاربرد زیادی دارد.
اجرای این روش معمولاً به صورت مرحلهای و همزمان با گودبرداری انجام میشود. ابتدا بخشی از خاکبرداری انجام شده و سپس در دیواره گود گمانههایی با زاویه مناسب حفاری میشود. پس از قرار دادن کابل یا میلگرد در داخل گمانه، عملیات تزریق دوغاب سیمان برای تثبیت آن انجام میگیرد و در ادامه مهارها با استفاده از جکهای مخصوص پیشتنیده میشوند. در نهایت سطح دیواره با بتن پاششی پوشانده میشود تا یک سیستم یکپارچه برای مهار فشار خاک و پایدارسازی گود ایجاد شود.
سازه نگهبان سپرکوبی
سازه نگهبان سپرکوبی یکی از روشهای قدیمی و در عین حال کاربردی در پایدارسازی گود است که در آن از سپرهای فولادی یا بتنی برای مهار فشار جانبی خاک استفاده میشود. این سپرها به صورت صفحات پیوسته در کنار یکدیگر قرار میگیرند و یک دیواره موقت یا دائم در اطراف گود ایجاد میکنند. عملکرد این سیستم بر پایه ایجاد یک مانع مقاوم در برابر رانش خاک و کنترل تغییر شکل دیوارهها است.
روش سپرکوبی بیشتر در خاکهای نرم و مناطق با سطح آب زیرزمینی بالا کاربرد دارد، زیرا سپرهای فولادی میتوانند علاوه بر مهار خاک، از نفوذ آب به داخل گود نیز جلوگیری کنند. این سپرها معمولاً دارای قفلهای مکانیکی در لبههای خود هستند که باعث اتصال مناسب بین قطعات و ایجاد یک دیواره یکپارچه میشود. مقاومت خمشی و نفوذ مناسب سپر در خاک از عوامل مهم در عملکرد صحیح این سازه نگهبان به شمار میرود.
اجرای سازه نگهبان سپرکوبی با استقرار دستگاههای کوبنده یا ویبره هیدرولیکی در محل پروژه آغاز میشود. سپس سپرهای فولادی به صورت قائم در محل مورد نظر قرار گرفته و با ضربه یا لرزش در داخل خاک رانده میشوند تا به عمق طراحی شده برسند. پس از تکمیل دیواره سپری، عملیات گودبرداری در داخل محدوده انجام میشود و در صورت نیاز برای افزایش پایداری از مهارهای افقی یا پشتبند نیز استفاده میشود تا سیستم سپرکوبی بتواند فشار جانبی خاک را به طور ایمن تحمل کند.
شمعکوبی (شمع درجا)
شمعکوبی یا اجرای شمع درجا یکی از روشهای موثر در پایدارسازی گود و انتقال بار به لایههای مقاوم خاک است. در این روش شمعهای بتنی مسلح در محل پروژه اجرا میشوند و به عنوان یک دیواره مقاوم در اطراف گود عمل میکنند. این شمعها با ایجاد مقاومت خمشی و برشی مناسب، فشار جانبی خاک را کنترل کرده و از ریزش دیوارههای گود جلوگیری میکنند.
استفاده از شمعهای درجا بیشتر در پروژههایی رایج است که عمق گودبرداری زیاد بوده یا شرایط خاک نیاز به یک سیستم مقاوم و پایدار دارد. این شمعها معمولاً به صورت تکی یا به شکل دیوار شمعی در کنار یکدیگر اجرا میشوند و میتوانند به صورت شمعهای مماس یا شمعهای همپوشان طراحی شوند. وجود آرماتورهای فولادی در داخل شمع باعث افزایش مقاومت و عملکرد مناسب آن در برابر نیروهای جانبی میشود.
اجرای شمع درجا ابتدا با حفاری گمانه در محل مشخص شده آغاز میشود و عمق آن بر اساس طراحی ژئوتکنیکی تعیین میگردد. پس از حفاری، قفسه آرماتور که از میلگردهای طولی و خاموتها تشکیل شده است در داخل گمانه قرار داده میشود. در مرحله بعد عملیات بتنریزی در داخل گمانه انجام میشود تا شمع بتنی شکل بگیرد و در نهایت مجموعهای از شمعها در امتداد دیواره گود اجرا میشوند که نقش اصلی در مهار فشار خاک و پایدارسازی گود را بر عهده دارند.
دیوار دیافراگمی
دیوار دیافراگمی یکی از روشهای پیشرفته در اجرای سازه نگهبان است که برای پایدارسازی گودهای عمیق و پروژههای بزرگ عمرانی مورد استفاده قرار میگیرد. این دیوار به صورت یک دیواره بتنی مسلح و پیوسته در داخل زمین اجرا میشود و توانایی بالایی در تحمل فشار جانبی خاک و آبهای زیرزمینی دارد. به دلیل سختی و مقاومت زیاد، دیوار دیافراگمی در بسیاری از پروژههای شهری به عنوان یک سیستم نگهبان مطمئن شناخته میشود.
در این روش دیوار به صورت قطعات متوالی در داخل زمین ساخته میشود و پس از اتصال این قطعات به یکدیگر، یک دیواره یکپارچه در اطراف گود شکل میگیرد. وجود آرماتورهای فولادی در داخل دیوار باعث افزایش مقاومت خمشی و برشی آن میشود و عملکرد سازه را در برابر نیروهای جانبی بهبود میدهد. علاوه بر نقش سازه نگهبان، در برخی پروژهها این دیوار میتواند به عنوان بخشی از سازه دائمی ساختمان نیز مورد استفاده قرار گیرد.
اجرای دیوار دیافراگمی با حفاری ترانشههای عمیق در امتداد محیط گود آغاز میشود و برای جلوگیری از ریزش دیواره ترانشه از دوغاب بنتونیت استفاده میشود. پس از رسیدن به عمق مورد نظر، قفسه آرماتور در داخل ترانشه قرار داده شده و عملیات بتنریزی با استفاده از لوله ترمی انجام میشود تا بتن از پایین به بالا جایگزین دوغاب شود. این فرآیند برای پانلهای مختلف تکرار میشود و در نهایت یک دیوار بتنی پیوسته ایجاد میگردد که نقش مهمی در مهار فشار خاک و پایدارسازی گود ایفا میکند.
روش طراحی سازه نگهبان
طراحی سازه نگهبان یکی از مهمترین مراحل در اجرای گودبرداری ایمن است که با هدف کنترل فشار جانبی خاک و جلوگیری از ناپایداری دیوارههای گود انجام میشود. در این فرآیند مهندسان با بررسی شرایط ژئوتکنیکی زمین، نوع خاک، سطح آب زیرزمینی و عمق گودبرداری، مناسبترین سیستم سازه نگهبان را انتخاب میکنند. انتخاب صحیح روش طراحی تاثیر مستقیمی بر ایمنی پروژه و عملکرد سازه در طول اجرای عملیات ساختمانی دارد.
در طراحی سازه نگهبان ابتدا پارامترهای فنی خاک مانند وزن مخصوص، زاویه اصطکاک داخلی و چسبندگی مورد بررسی قرار میگیرد. سپس فشار جانبی خاک و بارهای اضافی ناشی از ساختمانهای مجاور یا تجهیزات کارگاهی محاسبه میشود تا ظرفیت مورد نیاز برای اعضای سازه نگهبان مشخص شود. این محاسبات به مهندسان کمک میکند ابعاد، نوع مصالح و میزان آرماتورگذاری در المانهای سازهای را به صورت دقیق تعیین کنند.
به طور کلی طراحی سازه نگهبان بر اساس روشهای مختلف تحلیل سازه و مکانیک خاک انجام میشود که مهمترین آنها روش تنش مجاز و روش ضریب بار و مقاومت است. هر یک از این روشها دارای اصول و معیارهای طراحی خاصی هستند و بسته به آییننامه مورد استفاده و شرایط پروژه انتخاب میشوند. هدف نهایی در تمامی این روشها ایجاد یک سیستم پایدار است که بتواند فشارهای وارد بر دیواره گود را به طور ایمن مهار کند.
روش تنش مجاز
روش تنش مجاز یکی از روشهای متداول در طراحی سازه نگهبان است که بر اساس محدود کردن تنشهای ایجاد شده در مصالح سازهای انجام میشود. در این روش تنشهای ناشی از بارهای وارد بر سازه با مقدار تنش مجاز مصالح مقایسه میشوند تا اطمینان حاصل شود که تنشهای واقعی از حد مجاز بیشتر نباشند. هدف اصلی این روش جلوگیری از رسیدن تنشها به محدوده مقاومت نهایی مصالح و تامین ایمنی سازه در شرایط بهرهبرداری است.
در طراحی سازه نگهبان با استفاده از روش تنش مجاز، ابتدا فشار جانبی خاک و سایر بارهای موثر بر دیواره گود محاسبه میشود. سپس این نیروها برای تعیین نیروهای داخلی مانند لنگر خمشی، نیروی برشی و نیروی محوری در اعضای سازه مورد استفاده قرار میگیرند. پس از آن ابعاد مقاطع سازهای و میزان آرماتورگذاری به گونهای انتخاب میشود که تنشهای ایجاد شده در بتن و فولاد از مقادیر مجاز تعیین شده در آییننامهها کمتر باشد.
در این روش برای افزایش ضریب اطمینان، مقاومت نهایی مصالح با استفاده از ضرایب کاهش به تنش مجاز تبدیل میشود. به همین دلیل سازه با حاشیه ایمنی مناسبی طراحی شده و احتمال بروز شکست در آن کاهش مییابد. روش تنش مجاز سالها در طراحی سازهها مورد استفاده قرار گرفته و همچنان در برخی پروژههای عمرانی برای طراحی سازه نگهبان و بررسی پایداری گود به کار میرود.
روش ضریب بار و مقاومت (LRFD)
روش ضریب بار و مقاومت یا LRFD یکی از روشهای پیشرفته در طراحی سازه نگهبان است که بر اساس اعمال ضرایب جداگانه برای بارها و مقاومت مصالح انجام میشود. در این روش بارهای وارد بر سازه مانند فشار جانبی خاک، بار ساختمانهای مجاور و سربارهای سطح زمین با ضرایب افزایشی در نظر گرفته میشوند. در مقابل مقاومت مصالح نیز با ضرایب کاهشی محاسبه میشود تا ایمنی سازه در شرایط مختلف بارگذاری تضمین شود.
در طراحی سازه نگهبان با روش LRFD ابتدا انواع بارهای موثر بر دیواره گود مشخص و مقدار آنها محاسبه میشود. سپس این بارها با ضرایب بار ترکیب شده و اثر آنها بر اعضای سازهای مانند شمعها، مهارها یا دیوارهای بتنی بررسی میشود. در مرحله بعد مقاومت اجزای سازه با در نظر گرفتن ضریب کاهش مقاومت تعیین شده و مقایسه بین مقاومت طراحی و نیروهای وارد بر سازه انجام میگیرد.
هدف از بهکارگیری روش ضریب بار و مقاومت، ایجاد سطح اطمینان مناسب در برابر حالات مختلف بارگذاری و شرایط نامطمئن خاک است. این روش به دلیل دقت بالاتر در تحلیل و در نظر گرفتن عدم قطعیتها، در بسیاری از آییننامههای جدید طراحی سازه و مهندسی ژئوتکنیک مورد استفاده قرار میگیرد و به مهندسان کمک میکند تا سازه نگهبانی ایمن و اقتصادی برای پروژههای گودبرداری طراحی کنند.
نتیجهگیری
سازه نگهبان یکی از مهمترین بخشهای اجرای گودبرداری در پروژههای ساختمانی به شمار میرود که نقش اصلی آن حفظ پایداری دیوارههای گود و جلوگیری از ریزش خاک است. انتخاب نوع مناسب سازه نگهبان به عواملی مانند عمق گود، شرایط زمین، وجود ساختمانهای مجاور و محدودیتهای اجرایی بستگی دارد و به همین دلیل بررسی دقیق شرایط پروژه قبل از انتخاب روش پایدارسازی اهمیت زیادی دارد.
روشهای مختلفی مانند سازه نگهبان خرپایی، مهار متقابل، نیلینگ، انکراژ، سپرکوبی، شمع درجا و دیوار دیافراگمی برای پایدارسازی گود مورد استفاده قرار میگیرند که هر کدام دارای ویژگیهای اجرایی و کاربردهای خاص خود هستند. طراحی صحیح این سیستمها با استفاده از روشهایی مانند تنش مجاز و روش ضریب بار و مقاومت باعث افزایش ایمنی سازه و کاهش خطرات احتمالی در زمان گودبرداری و اجرای ساختمان خواهد شد.
