اورلب میلگرد یا همان همپوشانی یکی از کلیدیترین مفاهیم در حوزه آرماتوربندی است که برای جبران محدودیت طول شاخههای تولید شده در کارخانه مورد استفاده قرار میگیرد. این اتصال فنی به سازه اجازه میدهد تا بارهای وارده را به صورت پیوسته تحمل کرده و از تمرکز تنش در یک نقطه خاص از ساختمان به طور کامل جلوگیری به عمل آید.
برای اجرای دقیق این اتصالات استفاده از مقاطع فولادی استاندارد که دارای خواص مکانیکی مشخصی باشند الزامی است تا ضریب ایمنی سازه در بالاترین سطح ممکن باقی بماند. مجریان پروژههای عمرانی میتوانند جهت برآورد هزینههای خرید و مشاهده قیمت میلگرد میانه درب کارخانه به بخش جداول قیمت در سایت بانک میلگرد مراجعه نموده و سفارش خود را با اطمینان ثبت کنند.

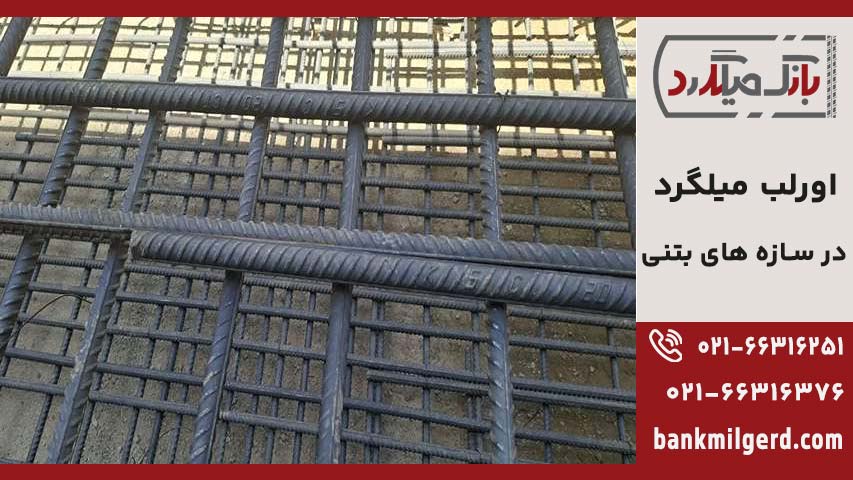

اورلب میلگرد و مفهومی همپوشانی در آرماتوربندی
اورلب میلگرد که در ادبیات مهندسی به آن وصله میلگرد نیز میگویند، یکی از متداولترین روشها برای افزایش طول آرماتورها در المانهای بتنی است. از آنجایی که طول شاخههای استاندارد میلگرد محدود بوده و پروژههای ساختمانی اغلب به طولهای بسیار بیشتری نیاز دارند، پیمانکاران ناچار به اتصال دو میلگرد به یکدیگر هستند. این فرآیند از طریق قرار دادن دو میلگرد در کنار هم به طوری که بخشی از طول آنها با هم همپوشانی داشته باشد، انجام میگیرد.
در این روش، انتقال نیرو بین دو میلگرد از طریق چسبندگی بین فولاد و بتن صورت میپذیرد و بتن نقش واسطهگر را برای انتقال تنش ایفا میکند. این شیوه اجرایی به دلیل سادگی در اجرا و عدم نیاز به تجهیزات پیچیده، همچنان در بسیاری از کارگاههای ساختمانی به عنوان راهکار اصلی برای امتداد دادن آرماتورها در اعضای کششی و فشاری مورد استفاده قرار میگیرد.
انتقال تنش میان دو میلگرد همراستا
هدف اصلی از ایجاد اورلب، تضمین تداوم و پیوستگی یکپارچه سازه در برابر بارهای مرده و زنده است تا نیروی کششی یا فشاری بدون افت مقاومت از یک میلگرد به میلگرد دیگر منتقل شود. اگر این همپوشانی طبق ضوابط دقیق آییننامهای محاسبه و اجرا نشود، زنجیره انتقال نیرو در مقطع قطع شده و سازه در آن ناحیه دچار ضعف بحرانی میگردد.
در واقع، همپوشانی به گونهای طراحی میشود که پایداری سازه در طول عمر مفید آن حفظ شود و از گسیختگی زودرس در نقاط اتصال جلوگیری به عمل آید. مهندسان با در نظر گرفتن نوع میلگرد و شرایط بتن، طول مناسبی را برای این همپوشانی در نظر میگیرند تا تنشها به صورت بهینه در سطح بتن توزیع شده و هیچگونه شکست ناگهانی در محل اتصالات رخ ندهد.
روشهای مختلف اتصال میلگردها در اورلب
روشهای اجرای همپوشانی میلگردها بسته به نوع طراحی سازه، قطر میلگردها و محدودیتهای اجرایی پروژه متفاوت است و پیمانکاران باید بر اساس ضوابط آییننامهای، ایمنترین و اقتصادیترین روش را انتخاب کنند. انتخاب صحیح روش اتصال علاوه بر تأمین مقاومت کششی و فشاری مورد نیاز، میتواند سرعت پیشرفت عملیات آرماتوربندی را به طرز چشمگیری افزایش دهد.
قیمت میلگرد امروز 17 تیر 1405 در وبسایت بانک میلگرد بروز رسانی شد. برای اطلاع از آخرین تغییرات قیمت میتوانید با کارشناسان فروش «بانک میلگرد» تماس بگیرید.
اتصال ساده با سیم آرماتوربندی
این روش رایجترین و سنتیترین شیوه همپوشانی در کارگاههای ساختمانی ایران است که در آن دو میلگرد به صورت موازی کنار هم قرار گرفته و به وسیله سیمهای مفتول گالوانیزه به یکدیگر محکم میشوند. هدف از بستن سیم، تنها ثابت نگه داشتن میلگردها در جای خود تا زمان بتنریزی است و برخلاف تصور، سیمها نقش سازهای در تحمل نیروها ندارند.
این روش برای میلگردهای با قطر کم بسیار کارآمد است، اما برای میلگردهای قطور که وزن بالایی دارند، اجرای آن دشوارتر شده و ممکن است به مهاربندیهای بیشتری نیاز داشته باشد.
روش اتصال از طریق جوشکاری
در این روش، دو میلگرد با همپوشانی مشخصی در کنار هم قرار گرفته و با استفاده از الکترودهای مناسب و جریان الکتریکی، به صورت طولی به یکدیگر جوش داده میشوند. استفاده از جوشکاری میتواند طول اورلب مورد نیاز را نسبت به روش بستن با سیم کاهش دهد، اما نیازمند دقت بالا، مهارت جوشکار و رعایت ضوابط کنترل کیفیت است.
مهمترین چالش این روش، تغییر در ساختار متالورژیکی فولاد در اثر حرارت است که اگر به درستی مدیریت نشود، میتواند باعث ترد شدن میلگرد در محل اتصال و کاهش مقاومت آن در برابر نیروهای لرزهای شود.
تکنیک جوشکاری انتهای میلگرد و اتصالات خاص
در این تکنیک، به جای همپوشانی دو میلگرد در کنار هم، انتهای آنها با روشهای خاصی همچون جوشهای سر به سر (فورجینگ) یا اتصال با قطعات کمکی، به صورت مستقیم به یکدیگر متصل میشوند. این روش به ویژه در ستونها یا مقاطع شلوغ که تراکم میلگردها اجازه همپوشانی کافی را نمیدهد، کاربرد فراوانی دارد و میتواند فضای بسیار کمتری را اشغال کند.
اجرای این اتصالات خاص باید تحت نظارت دقیق مهندس ناظر و با استفاده از تجهیزات استاندارد انجام شود تا از کیفیت نهایی اتصال و توانایی آن در انتقال کامل نیروهای تنشی اطمینان حاصل گردد.
نحوه محاسبه کارگاهی طول اورلب میلگرد
محاسبه طول دقیق همپوشانی در کارگاههای ساختمانی یکی از حساسترین وظایف تیمهای اجرایی و نظارتی است که مستقیماً با پایداری سازه ارتباط دارد. اگرچه مهندسان طراح بر اساس محاسبات پیچیده عددی این مقادیر را در نقشههای اجرایی درج میکنند، اما درک منطق این محاسبات برای جلوگیری از خطاهای احتمالی در زمان پیادهسازی آرماتوربندی ضروری است.
بررسی فرمولهای سادهسازی شده برای اجرا
در محیط کارگاهی برای تسریع در روند نظارت و اجرا، معمولاً از فرمولهای تجربی و سادهسازی شده که بر اساس آییننامهها تدوین شدهاند، استفاده میشود. یکی از رایجترین این روشها، ضرب کردن قطر میلگرد در یک ضریب ثابت است که معمولاً برای میلگردهای معمولی عددی بین ۴۰ تا ۶۰ برابر قطر میلگرد در نظر گرفته میشود. برای مثال اگر قطر میلگرد ۲۰ میلیمتر باشد، با فرض ضریب ۵۰، طول اورلب مورد نیاز حدود ۱۰۰ سانتیمتر محاسبه میگردد که این عدد با توجه به نوع عضو سازهای تغییر میکند.
البته باید توجه داشت که این اعداد سادهسازی شده تنها به عنوان یک تخمین سریع کاربرد دارند و هرگز نباید جایگزین نقشههای مصوب سازه شوند. در پروژههای بزرگ، مهندسان با استفاده از جداول دقیق موجود در آییننامه بتن ایران، طول اورلب را بر اساس مشخصات دقیق مصالح تعیین میکنند. این فرمولها اطمینان حاصل میکنند که طول مهار آرماتور به اندازهای باشد که پیش از جدا شدن میلگرد از بتن، فولاد به حد تسلیم خود برسد و ایمنی کامل تامین شود.
فرمول اورلب میلگرد
فرمول محاسبه طول اورلب میلگرد بر اساس اصول چسبندگی بتن به فولاد و برای جلوگیری از لغزش میلگردها در شرایط بارگذاری تعریف شده است. این فرمولها به طور کلی وابستگی مستقیمی به قطر میلگرد، مقاومت مشخصه بتن و تنش تسلیم فولاد دارند تا یک اتصال ایمن برقرار شود.
در محاسبات استاندارد، ضریبی از قطر میلگرد در نظر گرفته میشود که بسته به شرایط محیطی و موقعیت میلگرد تغییر میکند. درک این فرمول به مهندسان اجازه میدهد تا در پروژههای خاص که ضوابط استاندارد ممکن است پاسخگو نباشد، محاسبات دقیقتری برای طول همپوشانی انجام دهند.
علاوه بر این، در محیطهای کارگاهی با استفاده از ضرایب سادهسازی شده، امکان محاسبه سریع طول اورلب فراهم میشود. دانستن این فرمول برای هر مهندس آرماتوربند حیاتی است تا از اجرای اتصالات ضعیف و غیرایمن در نقاط کلیدی سازه جلوگیری به عمل آورد.
فرمول محاسبه اورلب میلگرد های فوقانی در تیرهای بتنی
در طراحی و اجرای تیرهای بتنی آرماتورها به دو دسته کلی میلگردهای فوقانی و تحتانی تقسیم میشوند که هر کدام ضوابط خاصی برای همپوشانی دارند. میلگردهای فوقانی به دلیل پدیده نشست بتن در زیر آنها معمولاً به طول اورلب بیشتری نسبت به میلگردهای تحتانی نیاز پیدا میکنند تا اتصال ایمنی برقرار شود.
اگر در ناحیه فوقانی تیر قصد اتصال دو میلگرد را داشته باشیم و قطر بزرگترین میلگرد در محل وصله ۲۰ میلیمتر یا کمتر باشد محاسبات بر اساس ضریبی مشخص انجام میگیرد. در این حالت باید عدد ۶۵ را در قطر (d) بزرگترین میلگرد ضرب نمایید تا طول دقیق همپوشانی به دست آید و از پیوستگی سازه در برابر تنشها اطمینان حاصل شود.
در صورتی که قطر بزرگترین آرماتور مورد استفاده در محل اتصال از عدد ۲۰ میلیمتر فراتر رود به دلیل افزایش نیروها از ضریب ۸۰ برای محاسبه استفاده میگردد. نکته حائز اهمیت این است که حتی اگر دو میلگرد با قطرهای متفاوت به هم وصله شوند همواره باید سایز میلگرد بزرگتر را ملاک قرار داده و در ضریب مربوطه ضرب کنید.
اگر قطر میلگرد بزرگتر (d) در محل اورلب کمتر از یا مساوی ۲۰ میلیمتر باشد: L = 65 × d
مثال برای میلگرد ۱۸:
L = 65 × 18
L = 1170 mm
L = 117 cm
اگر قطر میلگرد بزرگتر (d) در محل اورلب بیشتر از ۲۰ میلیمتر باشد: L = 80 × d
L = 65 × 20
L = 1300 mm
L = 130 cm
اگر قطر میلگرد بزرگتر (d) در محل اورلب بیشتر از ۲۰ میلیمتر باشد: L = 80 × d
مثال برای میلگرد ۲۵:
L = 80 × 25
L = 2000 mm
L = 200 cm
در این فرمول، L برابر با طول اورلب میلگرد و d برابر با قطر میلگرد بزرگتر در محل همپوشانی است. اگر دو میلگرد دارای قطر متفاوت باشند، همیشه باید قطر میلگرد بزرگتر را ملاک محاسبه قرار دهید.
فرمول محاسبه اورلب میلگرد تحتانی تیرهای بتنی
میلگردهای تحتانی تیر به دلیل شرایط اجرایی خاص و عدم قرارگیری در معرض پدیده نشست بتن تازه، ضوابط همپوشانی متفاوتی نسبت به میلگردهای فوقانی دارند. در این نواحی ضرایب محاسباتی کاهش مییابد تا ضمن تأمین ایمنی و پیوستگی سازه، از مصرف بیش از حد فولاد جلوگیری شود. این تفاوت در ضرایب اهمیت زیادی برای بهینهسازی هزینههای پروژه در عملیات آرماتوربندی دارد.
برای محاسبه دقیق طول اورلب میلگردهای تحتانی باید قطر میلگرد بزرگتر را در محل اتصال ملاک قرار دهید. اگر قطر میلگرد کمتر یا مساوی ۲۰ میلیمتر باشد، باید از فرمول L = ۵۵ × d استفاده کنید و اگر قطر میلگرد بیشتر از ۲۰ میلیمتر باشد، فرمول محاسبه به صورت L = ۶۰ × d تغییر میکند. در این فرمولها، L طول همپوشانی و d قطر میلگرد بزرگتر در محل وصله است.
به عنوان مثال اگر سایز میلگرد ۱۸ باشد، طول اورلب برابر با ۹۹ سانتیمتر یعنی حاصل ۵۵ ضرب در ۱۸میلی متر محاسبه میشود. برای میلگرد ۲۰ نیز با توجه به ضریب ۵۵، طول همپوشانی ۱۱۰ سانتیمتر خواهد بود. در صورتی که از میلگرد ۲۵ استفاده شود، چون قطر آن بزرگتر از ۲۰ میلیمتر است، طول اورلب با ضریب ۶۰ برابر با ۱۵۰ سانتیمتر در نظر گرفته میشود.
عوامل تاثیرگذار در تعیین طول همپوشانی در کارگاه
چندین فاکتور کلیدی در کارگاه وجود دارد که میتواند طول اورلب را به شدت تحت تاثیر قرار داده و باعث افزایش یا کاهش آن شود. اولین مورد، موقعیت قرارگیری میلگرد در بتن است؛ برای مثال میلگردهای تحتانی که بتنریزی روی آنها انجام میشود، نسبت به میلگردهای فوقانی که ممکن است با پدیده نشست بتن مواجه شوند، به طول اورلب کمتری نیاز دارند. همچنین نوع آج میلگرد و مقاومت مشخصه بتن مصرفی از دیگر عواملی هستند که در تعیین میزان چسبندگی و در نهایت طول همپوشانی نقش مستقیم ایفا میکنند.
علاوه بر این، قرارگیری وصله در ناحیه کششی یا فشاری سازه، ضریب ایمنی متفاوتی را میطلبد که در محاسبات لحاظ میشود. در نواحی با تنش کششی بالا، طول اورلب به مراتب بیشتر از نواحی فشاری در نظر گرفته میشود تا از لغزش آرماتور درون بتن جلوگیری گردد. تراکم میلگردها در مقطع و فاصله آنها از یکدیگر نیز از جمله پارامترهای محیطی هستند که در صورت عدم رعایت، میتواند منجر به افزایش طول همپوشانی برای جبران ضعفهای احتمالی اتصال شود.
جدول اورلب میلگرد
جدول اورلب میلگرد یکی از کاربردیترین ابزارها برای مهندسین ناظر و مجریان پروژههای ساختمانی است تا در کمترین زمان، طول همپوشانی مورد نیاز برای قطرهای مختلف میلگرد را استخراج کنند. این جداول بر اساس مقاومت بتن و نوع میلگرد مصرفی طراحی میشوند و از اشتباهات محاسباتی در حین اجرای پروژه جلوگیری میکنند.
با دسترسی به این جدول در سایت بانک میلگرد، شما میتوانید به صورت دقیق متوجه شوید که برای سایزهای مختلف آرماتور، چه مقدار طول همپوشانی نیاز است. این دادهها به شما کمک میکند تا میزان پرت میلگرد را کاهش داده و مدیریت بهتری روی خرید مصالح داشته باشید.
استفاده از مقادیر درج شده در جدول، اطمینان از رعایت حداقلهای آییننامهای را به همراه دارد و ریسک خطاهای اجرایی را به حداقل میرساند. همواره توصیه میشود قبل از استفاده از اعداد جدول، نوع پروژه و ضوابط اختصاصی آییننامه بتن ایران را در نظر داشته باشید.
اورلب میلگرد طبق آییننامه
ضوابط اورلب میلگرد طبق آییننامه بتن ایران (مبحث نهم) سختگیرانهترین بخش اجرای آرماتوربندی است که هدف آن تضمین رفتار شکلپذیر سازه در برابر زلزله میباشد. این آییننامه به صراحت مشخص میکند که در چه نقاطی از سازه مجاز به استفاده از وصله پوششی هستیم و در چه نقاطی استفاده از آن ممنوع است.
طبق این استانداردها، رعایت حداقل طول همپوشانی بسته به نوع میلگرد (ساده یا آجدار) و مقاومت بتن الزامی است. عدم توجه به این قوانین علاوه بر تایید نشدن توسط مهندس ناظر، میتواند خسارات جبرانناپذیری را در زمان زلزله به همراه داشته باشد.
همچنین، محدودیتهایی برای درصد میلگردهای وصلهشده در یک مقطع خاص وجود دارد که باید به دقت کنترل شود. رعایت این مقررات آییننامهای، تفاوت اصلی یک ساختوساز اصولی با پروژههای غیرایمن است که بانک میلگرد بر اجرای صحیح آنها تاکید دارد.
جدول اورلب میلگرد ستون
جدول اورلب میلگرد ستون یکی از مهمترین مستندات برای تیمهای آرماتوربندی است، زیرا ستونها اعضای فشاری اصلی بوده و انتقال نیرو در آنها از اهمیت فوقالعادهای برخوردار است. در این جداول، طول اورلب بر اساس سایز میلگرد ستون و شرایط اتصال در طبقات مختلف مشخص میشود.
استفاده از جدول اختصاصی ستون باعث میشود که از ازدحام بیش از حد میلگردها در محل وصله جلوگیری شود. این موضوع به ویبره کردن بهتر بتن و جلوگیری از ایجاد کرمو شدگی در مقطع ستون کمک بسیار زیادی میکند.
مهندسان با مراجعه به جدول مربوطه در سایت بانک میلگرد، میتوانند به راحتی مقادیر استاندارد را برای هر طبقه استخراج کنند. رعایت دقیق این مقادیر از گسیختگی ستون در محل وصله تحت بارهای جانبی زلزله جلوگیری به عمل میآورد.
جدول اورلب میلگرد فونداسیون
جدول اورلب میلگرد فونداسیون با توجه به شرایط خاص این بخش از سازه و برخورد مستقیم با خاک، ضوابط متفاوتی نسبت به سایر اعضا دارد. فونداسیون به عنوان زیربنای ساختمان باید بالاترین سطح از پیوستگی و استحکام را داشته باشد و همپوشانی میلگردها در آن نقش کلیدی ایفا میکند.
این جدول به پیمانکاران کمک میکند تا طول همپوشانی لازم برای ریشههای ستون و میلگردهای شبکه فونداسیون را با دقت بالا محاسبه کنند. با توجه به سنگینی میلگردهای فونداسیون، رعایت این جداول برای اطمینان از قرارگیری صحیح وصلهها ضروری است.
سایت بانک میلگرد برای دسترسی سریع شما به این دادههای فنی، جداول مربوطه را بهروزرسانی کرده است. استفاده از این مقادیر استاندارد نه تنها از نظر آییننامهای تایید شده است، بلکه عمر مفید پی ساختمان را در برابر عوامل محیطی افزایش میدهد.
محل اورلب میلگرد در ستون، تیر و فونداسیون
تعیین محل دقیق اورلب در اجزای سازهای برای کاهش تمرکز تنش در نواحی بحرانی و افزایش پایداری لرزهای سازه اهمیت حیاتی دارد. به طور کلی، محل وصله باید از نواحی با لنگر خمشی حداکثر دور نگه داشته شود تا از خرابیهای ناگهانی جلوگیری گردد.
در ستونها، محل اورلب معمولاً در یکسوم میانی ارتفاع ستون و در تیرها در نواحی با لنگر کمتر در نظر گرفته میشود. این در حالی است که در فونداسیون، باید به نحوه اتصال میلگردهای تحتانی و فوقانی دقت ویژهای داشت تا پیوستگی لازم برای انتقال بار به زمین فراهم شود.
بانک میلگرد با ارائه نقشههای شماتیک و توضیحات تخصصی، راهنمای کاملی برای تعیین محل صحیح وصلهها در اختیار شما قرار داده است. با رعایت این محلهای پیشنهادی، میتوانید یک سازه ایمن و مطابق با استانداردهای نظام مهندسی احداث کنید.
نتیجه گیری
اورلب میلگرد در عمل یک راهکار اجرایی برای حفظ پیوستگی آرماتورها و انتقال درست تنش بین دو میلگرد همراستا در سازه بتنی است و اگر طول همپوشانی، محل اجرای وصله و کیفیت بستن و تثبیت میلگردها دقیق رعایت شود، میتواند اتصال قابل اتکایی ایجاد کند. در مقابل، کوتاه گرفتن از ضوابط آییننامهای یا اجرای اورلب در نواحی بحرانی مانند نقاط با لنگر زیاد، ریسک لغزش، ترکخوردگی و افت ظرفیت باربری عضو را بالا میبرد و عملاً ایمنی سازه را تحت تأثیر قرار میدهد.
برای رسیدن به اجرای استاندارد، باید محاسبه طول اورلب را بر اساس نقشههای مصوب و کنترلهای کارگاهی انجام داد و در عین حال تفاوت شرایط تیر، ستون و فونداسیون را در محل وصله و نحوه آرماتوربندی در نظر گرفت. همچنین انتخاب میلگرد با کیفیت و همگن بودن مشخصات مکانیکی آن نقش مهمی در نتیجه نهایی دارد و به همین دلیل قبل از خرید، بررسی سایز و برند و استعلام قیمت روز از منابع معتبر مانند بانک میلگرد میتواند به تصمیمگیری فنی و اقتصادی دقیقتر در پروژه کمک کند.
