محاسبات میلگرد فونداسیون یکی از مهمترین و حساسترین مراحل در ساخت هر سازه بتنی است، زیرا فونداسیون بهعنوان پایه اصلی ساختمان، وظیفه انتقال بارها به زمین را بر عهده دارد و کوچکترین اشتباه در طراحی و محاسبه آن میتواند ایمنی کل سازه را به خطر بیندازد. این محاسبات نیازمند دانش تخصصی، تجربه مهندسی و آشنایی کامل با آییننامههای طراحی سازه است و انجام آن توسط افراد عادی یا سازندگان غیرمتخصص میتواند منجر به بروز خسارتهای جبرانناپذیری شود.
قیمت میلگرد امروز 26 خرداد 1405 در وبسایت بانک میلگرد بروز رسانی شد. برای اطلاع از آخرین تغییرات قیمت میتوانید با کارشناسان فروش «بانک میلگرد» تماس بگیرید.
در واقع، طراحی و محاسبه میلگرد فونداسیون تنها باید توسط مهندسین و بر اساس گزارشهای ژئوتکنیک، بارهای وارده بر سازه، نوع خاک و استانداردهای ملی و بینالمللی انجام گیرد. سازندگان و مجریان پروژه وظیفه دارند دقیقاً طبق نقشههای تأیید شده و تحت نظارت مهندس ناظر اقدام به اجرا کنند و از هرگونه تغییر خودسرانه در قطر، فاصله یا تعداد میلگردها خودداری نمایند.
محاسبه سر انگشتی میلگرد فونداسیون
محاسبه سرانگشتی میلگرد فونداسیون یکی از روشهای پرکاربرد و سریع در برآورد اولیه میزان آرماتور مورد نیاز برای اجرای پی ساختمان است. این روش معمولاً در مراحل ابتدایی طراحی یا برآورد هزینه پروژه مورد استفاده قرار میگیرد، زمانی که هنوز نقشههای اجرایی و جزئیات دقیق طراحی در دسترس نیستند. هدف از محاسبه سرانگشتی، بهدست آوردن تخمینی واقعبینانه از وزن میلگرد مورد نیاز است.در این نوع محاسبه، مهندسان با تکیه بر تجربه و بر اساس نوع فونداسیون، ابعاد پی، نوع سازه و شرایط خاک، نسبت تقریبی میلگرد به حجم بتن را برآورد میکنند.
محاسبه سرانگشتی اگرچه دقت طراحی سازهای را ندارد، اما به عنوان ابزاری سریع و مفید برای برآورد مصالح شناخته میشود. به کمک آن، میتوان پیش از شروع طراحی نهایی، مقدار تقریبی میلگرد مورد نیاز را تخمین زد، بودجه پروژه را برنامهریزی کرد و حتی در مقایسه بین طرحهای مختلف، تصمیمات اولیه اقتصادی گرفت. این روش بهویژه در پروژههای عمرانی کوچک یا در مرحله برآورد اولیه هزینهها، کاربرد گستردهای دارد.
البته باید توجه داشت که محاسبه سرانگشتی تنها برای تخمین اولیه مناسب است و نمیتواند جایگزین طراحی دقیق سازه شود. پس از انجام این برآورد، حتماً لازم است محاسبات مهندسی بر اساس آییننامهها و نرمافزارهای تخصصی انجام شود تا ایمنی، دوام و عملکرد صحیح فونداسیون تضمین گردد.

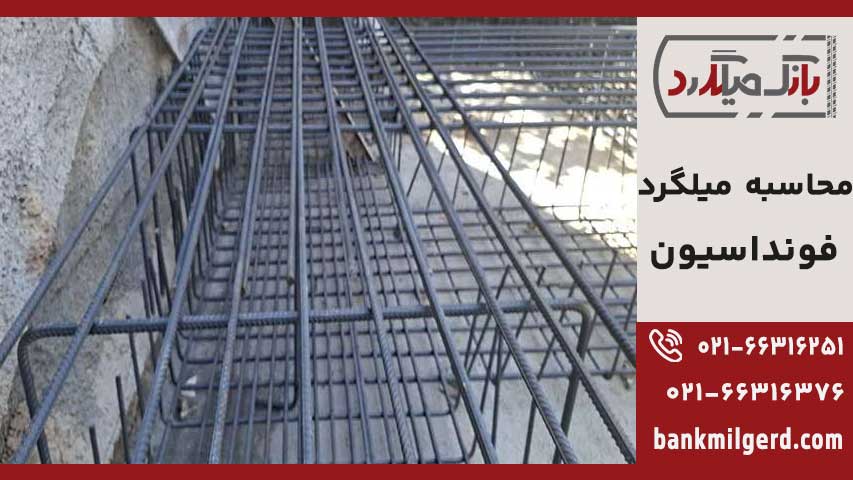

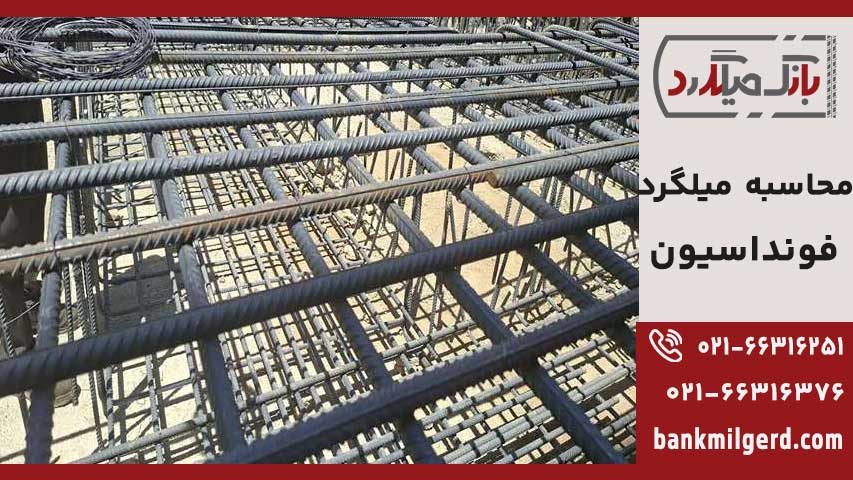

میلگردهای طولی فونداسیون
میلگرد طولی فونداسیون یکی از مهمترین اجزای آرماتوربندی در سازههای بتنی است که وظیفه اصلی آن تأمین مقاومت کششی در جهت طولی پی میباشد. این میلگردها معمولاً در امتداد طول فونداسیون و در قسمتهای پایینتر بتن قرار میگیرند تا نیروهای کششی ناشی از بارهای وارده از ستونها، دیوارها و سایر اجزای سازه را تحمل کنند.
انتخاب قطر، تعداد و فاصله میلگردهای طولی بر اساس نوع فونداسیون (نواری، منفرد، رادیه یا ترکیبی)، بارهای اعمالشده و نوع خاک انجام میشود و باید مطابق با آییننامههای طراحی مانند آییننامه بتن ایران (آبا) یا ACI باشد.
در فونداسیونهای نواری، میلگردهای طولی معمولاً در امتداد مسیر نوار پی قرار گرفته و با میلگردهای عرضی (توزیعکننده) بهوسیله خاموت یا سیم آرماتوربندی متصل میشوند تا شبکهای منظم و پایدار تشکیل دهند.
کاور بتن و تاثیر آن در طول میلگرد
کاور بتن یا پوشش بتنی، فاصله میان سطح بیرونی میلگرد تا سطح خارجی بتن است که برای جلوگیری از خوردگی و زنگزدگی آرماتورها لحاظ میشود. در فونداسیونها معمولاً کاور ۷/۵ سانتیمتری استاندارد در نظر گرفته میشود که باید از هر دو سر طول فونداسیون کسر گردد.
بنابراین هنگام محاسبه طول خالص هر میلگرد، از ابعاد فونداسیون ۷/۵ سانتیمتر برای هر سمت کم میکنیم که مجموعاً ۱۵ سانتیمتر از طول یا عرض فونداسیون کاسته میشود. این کاهش طول، مبنای محاسبه طول مستقیم و بدون خم میلگردها در شبکه اصلی خواهد بود.
محاسبه طول خم سر میلگردها
علاوه بر طول مستقیم، خمهای انتهای میلگرد نقش مهمی در گیرایی آرماتور درون بتن دارند و باید در طول نهایی هر شاخه محاسبه شوند. طبق ضوابط اجرایی، برای میلگردهای طولی معمولاً طول هر خم معادل عدد سایز میلگرد به سانتیمتر در نظر گرفته میشود.
به عنوان مثال، اگر از میلگرد سایز ۲۰ استفاده میکنید، طول خم هر طرف باید ۲۰ سانتیمتر باشد که برای دو سر میلگرد، مجموعاً ۴۰ سانتیمتر به طول میلگرد اضافه میشود. این قاعده برای تمامی سایزهای میلگرد صدق میکند و باید در محاسبات نهایی طول کل لحاظ گردد.
محاسبه میلگردهای طولی فونداسیون
در محاسبه میلگردهای طولی فونداسیون، ابتدا باید تعداد میلگردها و سپس طول هر شاخه بهدرستی مشخص شود تا برآورد نهایی به مقدار واقعی اجرا نزدیک باشد. در این بخش، عرض فونداسیون مبنای تعیین تعداد میلگردهای طولی است، زیرا این میلگردها در امتداد طول قرار میگیرند اما با فاصله مشخص در عرض چیده میشوند.
برای محاسبه تعداد میلگردهای طولی، معمولاً از عرض فونداسیون مقدار کاور بتن از ۲ طرف کسر میشود. با توجه به اینکه کاور فونداسیون معمولاً ۷.۵ سانتیمتر در نظر گرفته میشود، در مجموع ۱۵ سانتیمتر از عرض فونداسیون کم خواهد شد و عدد باقیمانده بر فاصله بین میلگردها تقسیم میشود. سپس ۱ عدد نیز به نتیجه اضافه میشود تا تعداد نهایی میلگردهای طولی مشخص شود.
در محاسبه طول هر شاخه میلگرد طولی نیز باید علاوه بر طول خالص فونداسیون، خم دو سر میلگرد در نظر گرفته شود. طول خم هر سر میلگرد معمولاً برابر با سایز میلگرد به سانتیمتر است، بنابراین برای میلگرد سایز ۲۰، طول خم هر طرف ۲۰ سانتیمتر و مجموع خم ۲ سر برابر با ۴۰ سانتیمتر خواهد بود.
فرمول طول هر شاخه میلگرد طولی فونداسیون:
طول هر میلگرد طولی = (طول فونداسیون – ۱۵) + (۲ × سایز میلگرد)
محاسبه تعداد میلگردهای طولی فونداسیون
در فونداسیونی که میلگردهای طولی آن در ۲ ردیف فوقانی و تحتانی اجرا میشود، ابتدا باید تعداد میلگردهای هر ردیف بهصورت جداگانه محاسبه شود. چون میلگردهای طولی در امتداد طول فونداسیون قرار دارند، تعداد آنها از روی عرض فونداسیون به دست میآید و معیار اصلی در این محاسبه، عرض مفید پس از کسر کاور بتن است.
اگر عرض فونداسیون ۱۲۰ سانتیمتر باشد و کاور بتن از هر طرف ۷.۵ سانتیمتر در نظر گرفته شود، در مجموع ۱۵ سانتیمتر از عرض کم میشود. بنابراین عرض مفید برای چیدمان میلگردها برابر با ۱۰۵ سانتیمتر خواهد بود. این مقدار باید بر فاصله میلگردها که ۲۰ سانتیمتر است تقسیم شود و سپس ۱ عدد به نتیجه اضافه گردد تا تعداد میلگردهای یک ردیف به دست آید.
فرمول محاسبه در این حالت بهصورت مستقیم نشان میدهد که چه تعداد میلگرد در یک شبکه لازم است. پس از تعیین تعداد یک ردیف، چون فونداسیون دارای ۲ ردیف فوقانی و تحتانی است، باید این عدد در ۲ ضرب شود تا تعداد کل میلگردهای طولی مشخص شود.
فرمول تعداد میلگردهای طولی فونداسیون
برای فونداسیونی با عرض ۱۲۰ سانتیمتر و فاصله میلگرد ۲۰ سانتیمتر داریم :
تعداد میلگردهای طولی در یک ردیف = ((عرض فونداسیون – ۱۵) ÷ ۲۰) + ۱
با قرار دادن اعداد داریم:
تعداد میلگردهای طولی در یک ردیف = ((۱۲۰ – ۱۵) ÷ ۲۰) + ۱
تعداد میلگردهای طولی در یک ردیف = (۱۰۵ ÷ ۲۰) + ۱
تعداد میلگردهای طولی در یک ردیف = ۵.۲۵ + ۱ = ۶.۲۵
چون تعداد میلگرد باید عدد صحیح باشد، نتیجه به بالا گرد میشود. بنابراین تعداد میلگردهای طولی در هر ردیف برابر با ۷ عدد خواهد بود. با توجه به وجود ۲ ردیف فوقانی و تحتانی، تعداد کل میلگردهای طولی برابر است با ۱۴ عدد.
در نتیجه، برای فونداسیونی با عرض ۱۲۰ سانتیمتر و فاصله میلگرد ۲۰ سانتیمتر، تعداد میلگردهای طولی در هر ردیف ۷ عدد و مجموع میلگردهای طولی در ۲ ردیف بالا و پایین ۱۴ عدد است. این عدد مبنای اولیه برای برآورد میلگرد مصرفی در راستای طول فونداسیون خواهد بود.

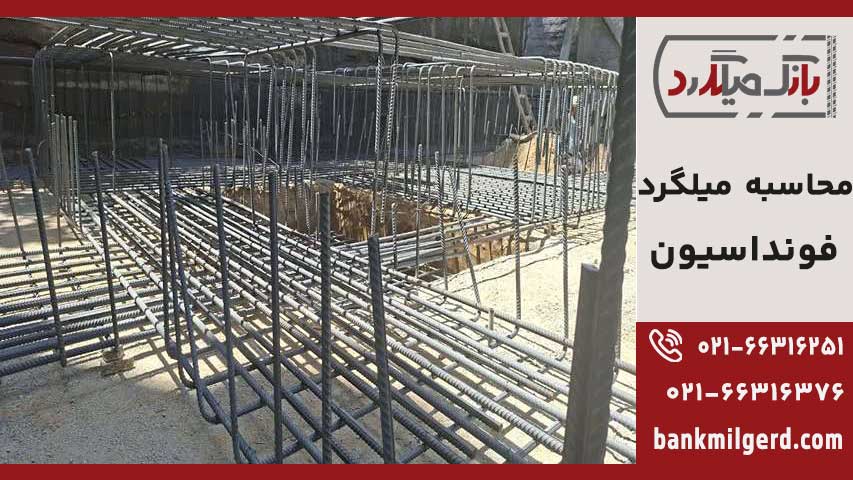

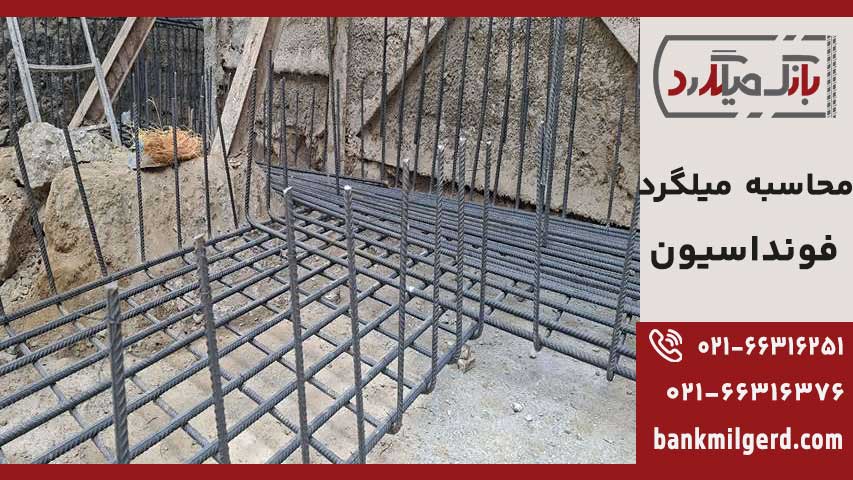

میلگرد های عرضی فونداسیون
در میلگردهای عرضی فونداسیون (توزیعی/حرارتی) هدف اصلی کنترل ترکهای ناشی از انقباض و تغییرات دما، توزیع یکنواخت تنشها در سطح فونداسیون و نگهداشتن آرایش میلگردهای طولی است.
این میلگردها معمولاً قطر کمتری از میلگردهای طولی دارند، بهصورت عمود بر آنها چیده میشوند و مقدارشان عموماً بر اساس یک «حداقل آییننامهای» تعیین میشود تا حتی در شرایطی که تقاضای خمشیِ اصلی در آن راستا کم است، بتن در برابر ترکهای حرارتی و جمعشدگی حفاظت شود.
محاسبه میلگردهای عرضی فونداسیون
میلگردهای عرضی فونداسیون، میلگردهایی هستند که در امتداد عرض فونداسیون قرار میگیرند اما تعداد آنها از روی طول فونداسیون محاسبه میشود، چون این میلگردها در طول فونداسیون کنار هم چیده میشوند. به همین دلیل، برای تعیین تعداد میلگردهای عرضی باید ابتدا طول مفید فونداسیون پس از کسر کاور بتن مشخص شود.
اگر کاور بتن از هر طرف ۷.۵ سانتیمتر در نظر گرفته شود، در مجموع ۱۵ سانتیمتر از طول فونداسیون کم خواهد شد. سپس طول مفید حاصل بر فاصله میلگردها تقسیم میشود و در پایان ۱ عدد به نتیجه اضافه میشود تا تعداد میلگردهای عرضی در یک ردیف به دست آید. این روش برای محاسبه شبکه بالا یا پایین بهصورت جداگانه استفاده میشود.
در فونداسیونهایی که دارای ۲ ردیف فوقانی و تحتانی هستند، تعداد میلگردهای عرضی یک ردیف باید در ۲ ضرب شود تا مجموع میلگردهای عرضی در بالا و پایین فونداسیون مشخص شود. اگر عدد بهدستآمده اعشاری باشد، باید به عدد صحیح بزرگتر گرد شود تا فاصله اجرایی از مقدار طراحی بیشتر نشود.
فرمول تعداد میلگردهای عرضی فونداسیون
تعداد میلگردهای عرضی در یک ردیف = ((طول فونداسیون – ۱۵) ÷ فاصله میلگردها) + ۱
فرمول تعداد کل میلگردهای عرضی در ۲ ردیف فوقانی و تحتانی:
تعداد کل میلگردهای عرضی = ۲ × (((طول فونداسیون – ۱۵) ÷ فاصله میلگردها) + ۱)
طول هر شاخه میلگرد عرضی نیز از روی عرض فونداسیون به دست میآید. در این مرحله، ابتدا کاور ۲ طرف از عرض کسر میشود و اگر برای دو سر میلگرد خم در نظر گرفته شود، مقدار خم نیز به طول شاخه اضافه خواهد شد. در نتیجه، طول نهایی هر میلگرد عرضی برابر با عرض مفید فونداسیون بهعلاوه طول خمها خواهد بود.
فرمول طول هر شاخه میلگرد عرضی فونداسیون
طول هر میلگرد عرضی = (عرض فونداسیون – ۱۵) + (۲ × طول خم)
اگر طول خم هر سر برابر با سایز میلگرد در نظر گرفته شود، برای مثال در میلگرد سایز ۱۶ مقدار هر خم ۱۶ سانتیمتر خواهد بود و در این حالت طول هر شاخه میلگرد عرضی برابر است با عرض مفید بهعلاوه ۳۲ سانتیمتر. سپس با ضرب تعداد کل میلگردهای عرضی در طول هر شاخه، طول کل میلگردهای عرضی فونداسیون محاسبه میشود.
فرمول طول کل میلگردهای عرضی:
طول کل میلگردهای عرضی = تعداد کل میلگردهای عرضی × طول هر میلگرد عرضی
میلگردهای تقویتی در فونداسیون
میلگردهای تقویتی در فونداسیون به منظور جبران ضعفهای بتن در برابر نیروهای کششی و فشاری اضافی در نقاط حساس سازه طراحی و اجرا میشوند. این میلگردها در بخشهایی از پی که تحت لنگرهای خمشی شدید قرار دارند به شبکه اصلی اضافه میشوند تا استحکام نهایی سازه را تضمین کنند.
میلگردهای تقویتی معمولاً در مناطقی از فونداسیون که بارهای سنگینتری به آن وارد میشود و شبکه میلگرد اصلی به تنهایی پاسخگوی تنشها نیست نصب میگردند. این نقاط اغلب زیر ستونها یا در فواصل بین آنها قرار دارند که لنگرهای مثبت و منفی حداکثری در آن نواحی اتفاق میافتد و نیاز به تقویت موضعی دارد.
قرار دادن این میلگردها در تراز فوقانی یا تحتانی فونداسیون بستگی مستقیم به نوع تنشهای وارده و تحلیلهای دقیق مهندسی در نقشههای اجرایی ساختمان دارد. در فونداسیونهای نواری و گسترده، این آرماتورها به صورت قطعات کوتاهتر از طول کل در کنار میلگردهای طولی و عرضی اصلی قرار داده میشوند تا مقاومت مقطع را بهبود بخشند.
نحوه محاسبه و تعیین طول میلگرد تقویتی
طول میلگردهای تقویتی بر اساس مقدار لنگر خمشی در هر مقطع و رعایت ضوابط مهار و وصله در آییننامههای طراحی سازه تعیین و در لیستوفر قید میشود. این میلگردها معمولاً از طول مفید مورد نیاز به اضافه طول مهار لازم در دو طرف تشکیل شدهاند تا بتوانند تنش را به درستی به بتن و سایر میلگردها منتقل کنند.
برای محاسبه وزن این میلگردها، تعداد شاخههای تقویتی در هر بخش را در طول آنها ضرب کرده و در نهایت با استفاده از جدول وزنی استاندارد، مقدار کل بار را به دست میآورند. در اکثر پروژههای ساختمانی، سایز میلگردهای تقویتی برابر یا نزدیک به سایز میلگردهای اصلی شبکه انتخاب میشود تا هماهنگی بهتری در زمان بستن آرماتورها ایجاد شود.
مهندسان طراح با استفاده از نرمافزارهای تخصصی، دقیقترین متراژ را برای این میلگردها تعیین میکنند تا از مصرف بیرویه فولاد در بخشهای غیر ضروری جلوگیری به عمل آید.
محاسبه وزن میلگرد فونداسیون
در محاسبه وزن میلگرد فونداسیون، اگر فقط میلگردهای طولی و عرضی در نظر گرفته شوند، برآورد نهایی کامل نخواهد بود. در بسیاری از فونداسیونها، میلگردهای تقویتی نیز در نواحی خاص مانند زیر ستونها، اطراف شناژها یا محل تمرکز تنش قرار میگیرند و باید حتماً در محاسبه وزن کل لحاظ شوند تا مقدار واقعی مصرف میلگرد به دست آید.
میلگرد تقویتی معمولاً بهصورت موضعی در بخشهایی از فونداسیون اجرا میشود که تنش بیشتری دارند و شبکه اصلی به تنهایی پاسخگوی نیاز سازه نیست. به همین دلیل، برای محاسبه دقیق وزن میلگرد فونداسیون باید طول کل میلگردهای طولی، طول کل میلگردهای عرضی و طول کل میلگردهای تقویتی با هم جمع شوند و سپس در وزن واحد هر متر میلگرد ضرب گردند.
در این روش، ابتدا طول کل هر گروه از میلگردها بهصورت جداگانه محاسبه میشود و پس از آن مجموع طول کل میلگردهای مصرفی در فونداسیون به دست میآید. اگر میلگردهای تقویتی دارای سایزی متفاوت از میلگردهای اصلی باشند، وزن آنها باید جداگانه محاسبه شود و در انتها با وزن سایر میلگردها جمع گردد تا عدد نهایی دقیق باشد.
فرمول کلی محاسبه وزن کل میلگرد فونداسیون
وزن کل میلگرد فونداسیون = وزن میلگردهای طولی + وزن میلگردهای عرضی + وزن میلگردهای تقویتی
برای رسیدن به این عدد، ابتدا باید طول کل هر بخش مشخص شود. تعداد میلگردهای طولی از روی عرض فونداسیون و تعداد میلگردهای عرضی از روی طول فونداسیون محاسبه میشود و چون فونداسیون دارای ۲ ردیف فوقانی و تحتانی است، تعداد بهدستآمده در ۲ ضرب خواهد شد. طول هر شاخه نیز با کسر کاور بتن و افزودن طول خم دو سر میلگرد تعیین میشود.
در مورد میلگردهای تقویتی، تعداد شاخههای تقویتی در طول هر شاخه ضرب میشود تا طول کل میلگردهای تقویتی مشخص گردد. اگر در چند نقطه مختلف از فونداسیون میلگرد تقویتی وجود داشته باشد، باید طول کل هر بخش جداگانه محاسبه و سپس با یکدیگر جمع شود. این موضوع در فونداسیونهای گسترده و سازههای دارای بارگذاری سنگین اهمیت بیشتری دارد.
نرم افزار محاسبه میلگرد فونداسیون
نرمافزار محاسبه میلگرد فونداسیون ابزاری پیشرفته و کاربردی در حوزه مهندسی عمران است که برای تسهیل و افزایش دقت در طراحی و برآورد مقدار میلگرد موردنیاز در پیسازی ساختمانها مورد استفاده قرار میگیرد. این نرمافزارها با بهرهگیری از الگوریتمهای مهندسی و بر اساس آییننامههای معتبر طراحی سازه مانند آییننامه بتن ایران (آبا) و استانداردهای بینالمللی نظیر ACI، قادرند مقدار دقیق میلگردهای طولی، عرضی و تقویتی را در بخشهای مختلف فونداسیون محاسبه کنند.
کاربر میتواند با وارد کردن اطلاعاتی مانند نوع فونداسیون، ابعاد پی، نوع بتن، بارهای وارده و شرایط خاک، محاسبات مربوط به آرماتوربندی را بهصورت خودکار و سریع انجام دهد. استفاده از نرمافزار محاسبه میلگرد فونداسیون علاوه بر صرفهجویی در زمان، دقت طراحی را افزایش داده و از بروز اشتباهات انسانی در محاسبات دستی جلوگیری میکند.
همچنین، این نرمافزارها معمولاً گزارشهای دقیق و قابل چاپ ارائه میدهند که برای ارائه به مهندسان ناظر یا پیمانکاران بسیار مفید است. بهطور کلی، بهکارگیری نرمافزارهای محاسبه میلگرد فونداسیون موجب افزایش بهرهوری، کاهش هزینهها و بهبود کیفیت اجرای پروژههای ساختمانی میشود.
روش محاسبه مقدار میلگرد فونداسیون از نقشه
برای محاسبه مقدار میلگرد فونداسیون، ابتدا باید نقشههای سازهای پروژه را به دقت بررسی کرد. در نقشههای آرماتوربندی فونداسیون، تمام جزئیات مربوط به قطر میلگردها، فاصله بین آنها، نحوهی قرارگیری در لایههای بالا و پایین، و همچنین نواحی تقویتی مشخص شدهاند. این اطلاعات پایهی اصلی برای برآورد مقدار میلگرد هستند. با بررسی این نقشهها، مهندس میتواند تشخیص دهد چه نوع میلگردهایی در هر بخش از فونداسیون به کار رفته و در چه جهتی چیده شدهاند.
محاسبه آنلاین میلگرد فونداسیون
محاسبه آنلاین میلگرد فونداسیون یکی از ابزارهای کاربردی در حوزه مهندسی عمران و ساختوساز است که به طراحان و مجریان پروژهها کمک میکند تا میزان دقیق میلگرد موردنیاز برای اجرای فونداسیون یا پی را بهصورت سریع و دقیق بهدست آورند. در این روش، کاربر تنها کافی است اطلاعاتی مانند نوع فونداسیون، ابعاد طول، عرض و ضخامت پی، همچنین نوع بتن و بارهای وارد بر سازه را وارد کند تا سامانه بهطور خودکار مقدار میلگرد موردنیاز را محاسبه نماید.
استفاده از محاسبهگر آنلاین میلگرد، علاوه بر صرفهجویی در زمان، از بروز خطاهای انسانی نیز جلوگیری کرده و باعث کاهش هزینههای اضافی ناشی از مصرف بیشازحد یا کمبود میلگرد میشود. این ابزار معمولاً بر اساس آییننامههای معتبر طراحی سازه مانند آییننامه بتن ایران (آبا) یا مقررات بینالمللی ACI تنظیم شده و نتایج آن از دقت بالایی برخوردار است. در نهایت، با کمک محاسبه آنلاین میلگرد فونداسیون میتوان برآوردی دقیق از نیازهای پروژه بهدست آورد و با برنامهریزی بهتر، فرآیند خرید و اجرای آرماتوربندی را بهینهسازی کرد.
محاسبه میلگرد فونداسیون نواری
فونداسیون نواری یکی از متداولترین انواع پیها در ساختمانسازی است که معمولاً زیر دیوارهای باربر یا ردیف ستونها اجرا میشود. در این نوع فونداسیون، بارهای منتقلشده از سازه بهصورت خطی به زمین وارد میشود، بنابراین نحوهی طراحی و محاسبه میلگرد آن اهمیت زیادی دارد. هدف از محاسبه میلگرد فونداسیون نواری این است که بتوان مقدار و نوع میلگردهای مورد نیاز را بر اساس ابعاد پی و شرایط بارگذاری تعیین کرد.
برای شروع، نقشه آرماتوربندی فونداسیون بررسی میشود تا اطلاعات اصلی مانند قطر میلگردها، فاصله بین آنها، ضخامت فونداسیون و محل تقویتها مشخص گردد. در فونداسیون نواری معمولاً دو شبکهی میلگرد استفاده میشود: یکی در قسمت پایین که نقش اصلی را در تحمل نیروهای کششی دارد، و دیگری در قسمت بالا برای مقابله با تنشهای برگشتی و کنترل ترکها. جهت اصلی میلگردها معمولاً در راستای طول نوار است، اما بسته به شرایط بارگذاری، ممکن است در جهت عرضی نیز میلگردهای فرعی یا تقویتی بهکار روند.
در مرحله بعد، مهندس با استفاده از نقشه، طول نوارها و فاصله بین میلگردها را بررسی کرده و تعداد تقریبی میلگردهای مورد نیاز را در هر نوار تعیین میکند. به عنوان مثال، اگر فونداسیون طول زیادی داشته باشد، میلگردها در چند ردیف و با وصلههای مناسب در امتداد هم قرار میگیرند. طول هر میلگرد نیز با توجه به ابعاد نوار و میزان پوشش بتنی دو طرف محاسبه میشود. در محلهایی که بار بیشتری وجود دارد، مانند زیر ستونها، معمولاً میلگردهای تقویتی با قطر بیشتر یا در فواصل کمتر در نظر گرفته میشود.
پس از تعیین تعداد و طول میلگردها، وزن کلی آنها بر اساس قطر و طول محاسبه میشود تا بتوان برآورد دقیقی از مقدار آرماتور مورد نیاز بهدست آورد. در نهایت، برای جلوگیری از کمبود در زمان اجرا، معمولاً چند درصد به عنوان پرت و ضایعات به مقدار نهایی اضافه میشود.
بهطور کلی، محاسبه میلگرد فونداسیون نواری ترکیبی از تحلیل فنی و تجربه اجرایی است. در حالیکه طراحی دقیق توسط نرمافزار و بر اساس آییننامه انجام میشود، شناخت اصول کلی محاسبه به مهندسان کمک میکند تا بتوانند درک درستی از مقدار تقریبی میلگرد، هزینهها و نیازهای اجرایی پروژه داشته باشند. رعایت دقیق چیدمان میلگرد طبق نقشه و حفظ پوشش بتنی مناسب، تضمینکنندهی عملکرد صحیح فونداسیون نواری در برابر نیروهای وارد بر سازه است.
محاسبه میلگرد فونداسیون یک طبقه
محاسبه میلگرد فونداسیون یک طبقه یکی از مراحل مهم و اساسی در طراحی و اجرای سازههای بتنی است که نقش تعیینکنندهای در استحکام و پایداری ساختمان دارد. در این فرآیند، ابتدا باید نوع فونداسیون (نواری، منفرد، رادیه یا ترکیبی) بر اساس شرایط سازه و ویژگیهای خاک تعیین شود. سپس با در نظر گرفتن ابعاد پی، ضخامت بتن، بارهای وارد بر ستونها و نوع بتن مصرفی، محاسبات لازم برای تعیین مقدار و قطر میلگردهای طولی و عرضی انجام میگیرد. هدف از این محاسبه، تأمین مقاومت کششی موردنیاز در فونداسیون است تا از ایجاد ترک، نشست یا شکست در پی جلوگیری شود.
معمولاً در فونداسیون یک طبقه، میزان بار وارده نسبتاً کمتر است، اما دقت در محاسبه میلگرد همچنان اهمیت زیادی دارد، زیرا هرگونه خطا در این بخش میتواند ایمنی سازه را به خطر اندازد. استفاده از نرمافزارها یا جداول طراحی استاندارد میتواند به مهندسان کمک کند تا مقادیر میلگرد را بر اساس آییننامههای معتبر مانند آییننامه بتن ایران (آبا) یا ACI بهدرستی تعیین کنند. در نهایت، محاسبه دقیق میلگرد فونداسیون یک طبقه باعث صرفهجویی در هزینهها، افزایش عمر مفید سازه و اجرای اصولیتر پروژه خواهد شد.
نتیجه گیری :
محاسبه میلگرد فونداسیون یکی از حساسترین و مهمترین مراحل طراحی سازه است، زیرا انتخاب نادرست نوع، تعداد و آرایش میلگردها میتواند مستقیماً بر ایمنی، دوام و پایداری سازه تأثیر بگذارد. در این فرآیند، تعیین صحیح میلگردهای طولی برای تحمل لنگرهای خمشی و میلگردهای عرضی برای کنترل ترکهای حرارتی و انقباضی، نیازمند دقت بالا و آشنایی کامل با اصول طراحی سازه، ضوابط آییننامهای و رفتار بتن و فولاد است.
با توجه به پیچیدگی محاسبات و تنوع پارامترهای مؤثر، انجام این کار بدون بهرهگیری از دانش مهندسی و رعایت دقیق مقررات فنی میتواند باعث افزایش هزینهها، ایجاد ضعف در مقاومت سازه و حتی خطرات جانی و مالی شود. بنابراین توصیه میشود که محاسبه و طراحی میلگرد فونداسیون صرفاً توسط مهندسین محاسب متخصص و با استفاده از آییننامههای معتبر انجام شود.
