میخکوبی خاک با میلگرد یکی از روشهای پرکاربرد در پایدارسازی گودها و شیبهای خاکی در پروژههای عمرانی محسوب میشود. در این روش با استفاده از میلگردهای فولادی که در داخل خاک نصب میشوند، مقاومت برشی خاک افزایش پیدا میکند و احتمال ریزش یا لغزش دیوارهها به میزان قابل توجهی کاهش مییابد.
در بسیاری از پروژههای ساختمانی و زیرساختی، انتخاب نوع و سایز میلگرد اهمیت زیادی دارد زیرا مستقیماً بر ایمنی و هزینه اجرا تأثیر میگذارد. به همین دلیل بسیاری از پیمانکاران و مهندسان پیش از شروع پروژه، اطلاعات مربوط به قیمت میلگرد هیربد را بعنوان یکی از گزینه های خرید میلگرد بررسی میکنند تا بتوانند برآورد دقیقتری از هزینههای اجرای میخکوبی خاک و سایر عملیات سازهای داشته باشند.
میخکوبی خاک با میلگرد چیست و چه کاربردی دارد
میخکوبی خاک با میلگرد یا Soil Nailing یکی از روشهای مقاومسازی و پایدارسازی خاک در پروژههای عمرانی و ژئوتکنیکی است. در این روش میلگردهای فولادی در داخل توده خاک نصب میشوند تا مقاومت کششی خاک افزایش پیدا کند و از جابهجایی یا ریزش دیوارهها جلوگیری شود. این تکنیک معمولاً در گودبرداریهای عمیق، شیبهای ناپایدار و پروژههای راهسازی مورد استفاده قرار میگیرد.
در فرآیند اجرای میخکوبی، ابتدا گمانههایی در دیواره خاک حفاری میشود و سپس میلگردها داخل این حفرهها قرار میگیرند. بعد از نصب میلگرد، فضای خالی با دوغاب سیمان پر میشود تا اتصال مناسبی میان خاک و میلگرد ایجاد گردد. در بسیاری از پروژهها برای افزایش ایمنی، سطح دیواره نیز با شاتکریت پوشانده میشود تا پایداری بیشتری به وجود آید.
کاربرد میخکوبی خاک با میلگرد بیشتر در پروژههایی است که نیاز به تثبیت سریع و اقتصادی خاک دارند. این روش در ساخت تونل، پایدارسازی ترانشهها، حفاظت از گودهای ساختمانی و جلوگیری از رانش زمین کاربرد گستردهای دارد. هزینه مناسب، سرعت اجرای بالا و امکان استفاده در فضاهای محدود باعث شده است میخکوبی خاک به یکی از روشهای رایج مهندسی ژئوتکنیک تبدیل شود.
تاریخچه و توسعه روش میخکوبی خاک در مهندسی ژئوتکنیک
روش میخکوبی خاک یکی از تکنیکهای نوین پایدارسازی در مهندسی ژئوتکنیک است که نخستین بار در دهه ۱۹۶۰ در اروپا مورد توجه قرار گرفت. مهندسان فرانسوی در پروژههای عمرانی برای تثبیت دیوارههای خاکی از میلگردهای فولادی استفاده کردند و نتایج موفقیتآمیز این روش باعث شد به تدریج در سایر کشورها نیز مورد استفاده قرار گیرد. در ابتدا این تکنیک بیشتر به صورت تجربی اجرا میشد و استانداردهای مشخصی برای طراحی آن وجود نداشت.
در دهههای ۱۹۷۰ و ۱۹۸۰ با گسترش پروژههای زیرساختی و شهری، تحقیقات علمی گستردهای درباره رفتار خاک مسلح با میلگرد انجام شد. در این دوره بسیاری از مراکز تحقیقاتی و دانشگاهها به بررسی عملکرد سیستم میخکوبی پرداختند و روشهای طراحی و تحلیل آن توسعه پیدا کرد. همین مطالعات باعث شد دستورالعملها و آییننامههای فنی برای اجرای این روش تدوین شود و کاربرد آن در پروژههای بزرگ عمرانی افزایش یابد.
امروزه میخکوبی خاک به عنوان یکی از روشهای رایج پایدارسازی گود و شیب در پروژههای ساختمانی و راهسازی شناخته میشود. پیشرفت در تجهیزات حفاری، کیفیت میلگردهای فولادی و فناوریهای تزریق دوغاب سیمان باعث شده است عملکرد این سیستم بهبود پیدا کند. به همین دلیل در بسیاری از پروژههای شهری و عمرانی از میخکوبی خاک با میلگرد به عنوان یک راهکار اقتصادی و ایمن برای تثبیت خاک استفاده میشود.
اجزای اصلی سیستم میخکوبی خاک با میلگرد
سیستم میخکوبی خاک با میلگرد از مجموعهای از اجزا تشکیل شده است که در کنار یکدیگر باعث افزایش پایداری و مقاومت توده خاک میشوند. مهمترین بخش این سیستم میلگردهای فولادی هستند که به عنوان عنصر مسلحکننده در داخل خاک قرار میگیرند. این میلگردها با ایجاد مقاومت کششی در خاک، از جابهجایی و ریزش دیوارهها جلوگیری کرده و باعث افزایش ایمنی در گودبرداری و پایدارسازی شیبها میشوند.
یکی دیگر از اجزای مهم در این سیستم دوغاب سیمان است که برای پر کردن فضای اطراف میلگرد در داخل گمانهها استفاده میشود. تزریق دوغاب باعث ایجاد چسبندگی مناسب میان میلگرد و خاک میشود و انتقال نیرو را به شکل مؤثرتری انجام میدهد. این اتصال قوی نقش مهمی در عملکرد سازهای میخکها دارد و دوام سیستم را در طول زمان افزایش میدهد.
از دیگر اجزای سیستم میخکوبی خاک میتوان به صفحه سرمیخ، مهرهها و پوشش شاتکریت اشاره کرد. صفحه سرمیخ و مهرهها وظیفه انتقال نیرو از میلگرد به سطح دیواره را بر عهده دارند و شاتکریت نیز به عنوان پوشش محافظتی روی سطح خاک اجرا میشود. این پوشش علاوه بر جلوگیری از ریزشهای موضعی، باعث یکپارچگی سطح دیواره و افزایش پایداری کلی سازه نگهبان میشود.
مراحل اجرای میخکوبی خاک با میلگرد
اجرای میخکوبی خاک با میلگرد یکی از حساسترین بخشهای پایدارسازی گود و شیبهای خاکی در پروژههای عمرانی محسوب میشود. این روش نیازمند هماهنگی دقیق میان طراحی ژئوتکنیکی، انتخاب مصالح مناسب و اجرای مرحلهای عملیات گودبرداری است تا ایمنی دیوارهها در طول پروژه حفظ شود. شناخت کلی فرآیند اجرا به مهندسان و پیمانکاران کمک میکند تا از بروز خطاهای اجرایی و خطرات احتمالی جلوگیری شود.
در مراحل اجرای میخکوبی خاک، هر بخش به صورت تدریجی و وابسته به مرحله قبل انجام میشود و کیفیت اجرا تأثیر مستقیمی بر عملکرد نهایی سیستم دارد. از بررسی شرایط زمین و حفاری گمانهها گرفته تا نصب میلگرد، تزریق دوغاب و اجرای شاتکریت، همه مراحل باید طبق اصول فنی انجام شوند. در ادامه، جزئیات هر یک از مراحل اجرای میخکوبی خاک با میلگرد به صورت جداگانه بررسی میشود تا دید جامعتری نسبت به این روش پایدارسازی ایجاد گردد.
بررسی شرایط زمین و طراحی سیستم میخکوبی
در مرحله بررسی شرایط زمین، نوع خاک نقش تعیینکنندهای در امکانپذیری و عملکرد سیستم میخکوبی خاک با میلگرد دارد. این روش بیشتر برای خاکهای دانهای متراکم، خاکهای رسی نسبتاً سخت و تودههای خاکی پایدار مناسب است، زیرا در این نوع خاکها چسبندگی و اصطکاک کافی برای درگیر شدن میلگرد با خاک وجود دارد. شناخت دقیق لایههای خاک و ویژگیهای مکانیکی آنها، مبنای اصلی طراحی سیستم میخکوبی محسوب میشود.
در مقابل، اجرای میخکوبی خاک در خاکهای نرم، سست و عاری از چسبندگی معمولاً بیثمر و غیراقتصادی است. در این شرایط، خاک توانایی لازم برای انتقال نیرو به میلگرد را ندارد و عملکرد سیستم به شدت کاهش مییابد. به همین دلیل پیش از طراحی، آزمایشهای ژئوتکنیکی انجام میشود تا اطمینان حاصل شود خاک موجود ظرفیت لازم برای اجرای میخکوبی را دارد و در غیر این صورت از روشهای جایگزین پایدارسازی استفاده شود.
گودبرداری مرحلهای
در سیستم میخکوبی خاک با میلگرد، گودبرداری به صورت مرحلهای و در عمقهای محدود انجام میشود تا پایداری خاک در حین اجرا حفظ گردد. معمولاً در هر مرحله، خاک تا عمق حدود ۲ متر برداشت میشود و پس از آن عملیات حفاری گمانه و نصب میلگرد انجام میگیرد. این روش مرحلهای باعث میشود فشارهای جانبی خاک کنترل شده باقی بماند و احتمال ریزش یا تغییر شکل دیواره به حداقل برسد.
علاوه بر کنترل عمق، تأمین عرض کافی برای حرکت ماشینآلات حفاری، تزریق و اجرای شاتکریت نیز ضروری است. معمولاً در طراحی و اجرای گود، فضایی متناسب با نوع دستگاههای اجرایی در نظر گرفته میشود تا عملکرد ماشینآلات بدون اختلال انجام گیرد. اختصاص عرض مناسب در محل گودبرداری، علاوه بر سهولت اجرای عملیات میخکوبی، موجب افزایش ایمنی و کیفیت نهایی دیواره نیز خواهد شد.

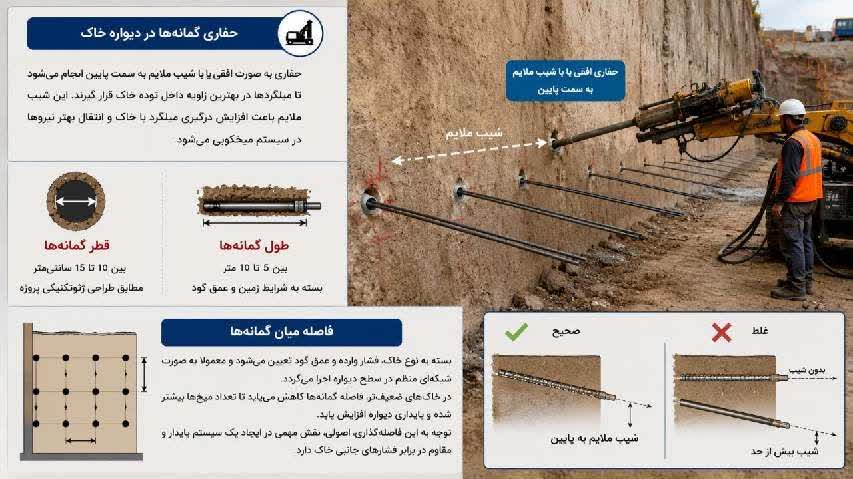

حفاری گمانهها در دیواره خاک
در مرحله حفاری گمانهها، عملیات به صورت افقی یا با یک شیب ملایم به سمت پایین انجام میشود تا میلگردها بتوانند در بهترین زاویه ممکن داخل توده خاک قرار گیرند. این شیب ملایم به افزایش درگیری میلگرد با خاک کمک میکند و باعث انتقال بهتر نیروها در سیستم میخکوبی میشود. رعایت جهت و زاویه حفاری یکی از نکات مهم اجرایی است که تأثیر مستقیمی بر عملکرد نهایی میخها دارد.
قطر گمانهها معمولاً بین ۱۰ تا ۱۵ سانتیمتر انتخاب میشود و این ابعاد باید کاملاً مطابق با طراحی ژئوتکنیکی پروژه باشد. همچنین طول گمانهها بسته به شرایط زمین و عمق گود، بین ۵ تا ۱۰ متر متغیر است و در خاکهای متراکم و مقاوم امکان اجرای گمانههای بلندتر وجود دارد. رعایت این ابعاد استاندارد باعث میشود میلگردها به درستی در داخل خاک قرار گیرند و عملکرد سازهای سیستم بهبود یابد.
فاصله میان گمانهها نیز بسته به نوع خاک، فشار وارده و عمق گود تعیین میشود و معمولاً به صورت شبکهای منظم در سطح دیواره اجرا میگردد. در خاکهای ضعیفتر، فاصله گمانهها کاهش مییابد تا تعداد میخها بیشتر شده و پایداری دیواره افزایش یابد. توجه به این فاصلهگذاری اصولی، نقش مهمی در ایجاد یک سیستم پایدار و مقاوم در برابر فشارهای جانبی خاک دارد.

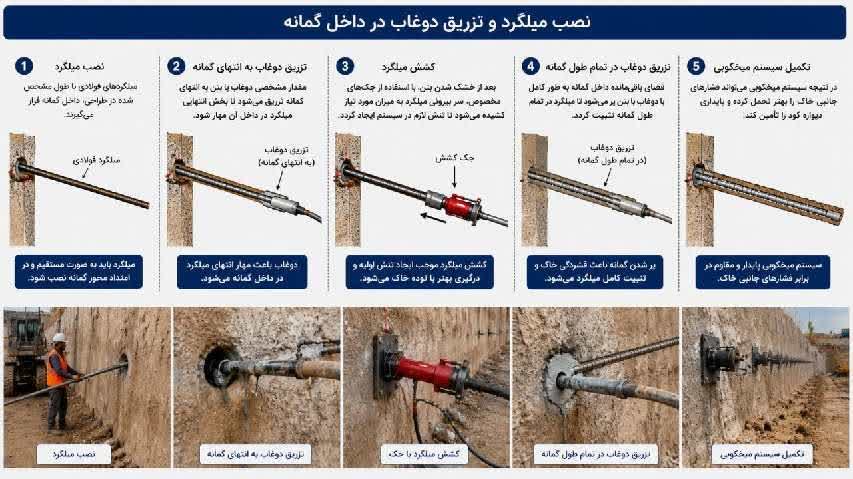

نصب میلگرد و تزریق دوغاب در داخل گمانه
پس از حفاری گمانهها، مرحله نصب میلگرد آغاز میشود و میلگردهای فولادی با طول مشخص شده در طراحی داخل گمانه قرار میگیرند. این میلگردها باید بهصورت کاملاً مستقیم و در امتداد محور گمانه نصب شوند تا درگیری مناسبی با مصالح تزریقی و خاک ایجاد شود. انتخاب قطر و نوع میلگرد نیز بر اساس شرایط زمین و میزان فشار جانبی خاک تعیین میشود و در پایداری نهایی سیستم نقش مهمی دارد.
پس از قرارگیری میلگرد، ابتدا مقدار مشخصی دوغاب یا بتن به انتهای گمانه تزریق میشود تا بخش انتهایی میلگرد در داخل آن مهار شود. بعد از خشک شدن بتن، با استفاده از جکهای مخصوص سر بیرونی میلگرد به میزان مورد نیاز کشیده میشود تا تنش لازم در سیستم ایجاد گردد. این فرآیند باعث درگیر شدن بهتر میلگرد با توده خاک و افزایش کارایی سیستم میخکوبی میشود.
در مرحله بعد، فضای باقیمانده داخل گمانه به طور کامل با دوغاب یا بتن پر میشود تا میلگرد در تمام طول گمانه تثبیت گردد. این کار موجب فشردگی خاک شده و از نفوذ آب یا ایجاد حفره در اطراف میخ جلوگیری میکند. در نتیجه سیستم میخکوبی میتواند فشارهای جانبی خاک را بهتر تحمل کرده و پایداری دیواره گود را تأمین کند.

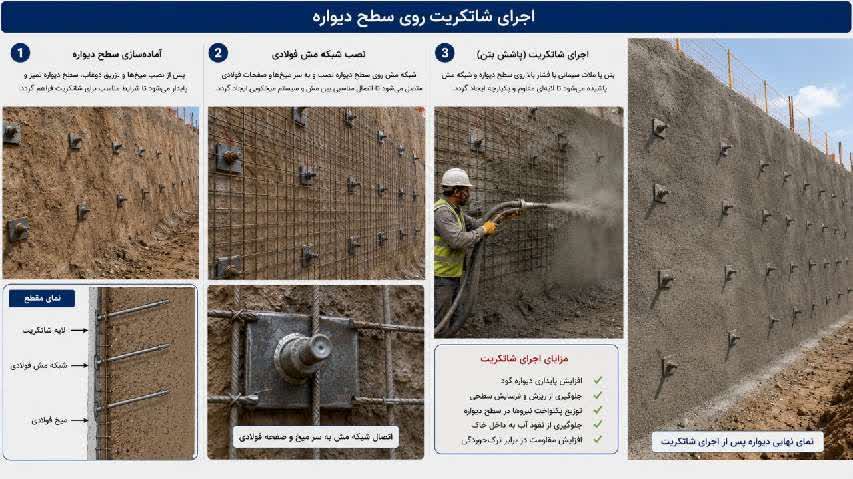

اجرای شاتکریت روی سطح دیواره
پس از نصب میخهای فولادی و تکمیل تزریق دوغاب در داخل گمانهها، سطح دیواره گود برای اجرای پوشش محافظ آماده میشود. در این مرحله خاک سطحی تا حد امکان صاف و پایدار میشود تا شرایط مناسب برای اجرای شاتکریت روی شبکه میلگرد فراهم گردد. هدف از اجرای این پوشش، جلوگیری از ریزشهای موضعی خاک و افزایش انسجام سطحی دیواره در سیستم میخکوبی است.
در ادامه یک شبکه مش فولادی روی سطح دیواره نصب میشود تا نقش تقویتکننده برای لایه بتنی را ایفا کند. این شبکه معمولاً به سر میخها و صفحات فولادی متصل میشود تا اتصال مناسبی میان سیستم میخکوبی و پوشش سطحی ایجاد شود. وجود شبکه مش باعث توزیع یکنواخت نیروها در سطح دیواره شده و مقاومت پوشش بتن را در برابر ترکخوردگی افزایش میدهد.
پس از نصب شبکه مش، بتن یا ملات سیمانی به روش شاتکریت روی سطح دیواره پاشیده میشود. در این روش بتن با فشار بالا روی سطح خاک و شبکه مش تزریق میشود تا یک لایه مقاوم و یکپارچه ایجاد گردد. این لایه بتنی علاوه بر افزایش پایداری دیواره گود، از نفوذ آب، فرسایش خاک و ریزشهای سطحی نیز جلوگیری میکند و نقش مهمی در عملکرد کلی سیستم میخکوبی خاک با میلگرد دارد.
کاربرد میخکوبی خاک در پایدارسازی گود و شیبها
میخکوبی خاک با میلگرد یکی از روشهای مؤثر برای پایدارسازی گودهای ساختمانی و شیبهای خاکی در پروژههای عمرانی محسوب میشود. در بسیاری از پروژههای شهری که گودبرداری در مجاورت ساختمانها یا معابر انجام میشود، کنترل پایداری دیوارهها اهمیت زیادی دارد. استفاده از میلگرد در سیستم میخکوبی باعث افزایش مقاومت کششی خاک شده و از ریزش یا جابهجایی دیواره گود جلوگیری میکند.
در پروژههای راهسازی و احداث مسیرهای کوهستانی نیز این روش کاربرد گستردهای دارد. در چنین شرایطی شیبهای خاکی ممکن است در اثر بارندگی، لرزش یا تغییرات زمین دچار ناپایداری شوند. اجرای میخکوبی خاک با میلگرد باعث تقویت ساختار داخلی خاک میشود و احتمال وقوع رانش زمین یا ریزش شیبها را کاهش میدهد.
همچنین در پروژههای تونلسازی و ساخت سازههای زیرزمینی از میخکوبی خاک برای تثبیت دیوارههای موقت استفاده میشود. این روش به دلیل سرعت اجرای مناسب، هزینه اقتصادی و امکان اجرا در فضاهای محدود، به یکی از راهکارهای رایج در پایدارسازی گود و شیبها تبدیل شده است. به همین دلیل بسیاری از مهندسان ژئوتکنیک از این تکنیک برای افزایش ایمنی و دوام سازههای خاکی بهره میبرند.
نقش شاتکریت در سیستم میخکوبی خاک
شاتکریت یکی از بخشهای مهم در سیستم میخکوبی خاک با میلگرد است که برای پوشش و محافظت از سطح دیواره گود استفاده میشود. این لایه بتنی به صورت پاششی اجرا شده و باعث افزایش انسجام سطح خاک میشود. استفاده از شاتکریت در کنار میلگردهای فولادی کمک میکند تا دیواره گود در برابر ریزشهای موضعی و تغییر شکلهای ناگهانی مقاومت بیشتری داشته باشد.
پس از نصب میلگردها و تزریق دوغاب سیمان، شاتکریت روی سطح خاک اجرا میشود تا نیروهای وارد بر دیواره به شکل یکنواخت توزیع شوند. این پوشش همچنین نقش مهمی در اتصال اجزای مختلف سیستم میخکوبی دارد و باعث عملکرد یکپارچه سازه نگهبان میشود. در بسیاری از پروژهها برای افزایش مقاومت شاتکریت از مش فولادی یا الیاف تقویتی نیز استفاده میشود.
شاتکریت علاوه بر افزایش پایداری، از نفوذ آب و فرسایش سطح خاک نیز جلوگیری میکند. این موضوع در پروژههایی که در معرض رطوبت یا بارندگی قرار دارند اهمیت زیادی دارد زیرا نفوذ آب میتواند باعث کاهش مقاومت خاک و ناپایداری دیواره شود. به همین دلیل اجرای صحیح شاتکریت در سیستم میخکوبی خاک تأثیر مستقیمی بر ایمنی و دوام پروژههای عمرانی دارد.
نتیجه گیری
میخکوبی خاک با میلگرد یکی از روشهای مؤثر در پایدارسازی گودها و شیبهای خاکی در پروژههای عمرانی به شمار میرود. این روش با استفاده از میلگردهای فولادی، تزریق دوغاب سیمان و اجرای شاتکریت باعث افزایش مقاومت داخلی خاک و جلوگیری از ریزش دیوارهها میشود. به همین دلیل در بسیاری از پروژههای ساختمانی، راهسازی و سازههای زیرزمینی از این تکنیک به عنوان یک راهکار ایمن و کاربردی استفاده میشود.
با توجه به مزایایی مانند سرعت اجرای مناسب، هزینه اقتصادی و امکان اجرا در شرایط مختلف زمین، میخکوبی خاک به یکی از روشهای رایج در مهندسی ژئوتکنیک تبدیل شده است. آشنایی با اجزای سیستم، مراحل اجرا و تفاوت آن با روشهایی مانند انکراژ میتواند به مهندسان و پیمانکاران کمک کند تا بهترین روش پایدارسازی را برای پروژههای عمرانی انتخاب کنند و ایمنی سازه را به شکل مؤثرتری تأمین نمایند.
