در پروژههای ساختمانی، شناخت دقیق انواع میلگرد و نحوه استفاده از آنها در بخشهای مختلف سازه اهمیت زیادی دارد. برخی از میلگردها برای تحمل نیروهای کششی طراحی میشوند و برخی دیگر وظیفه تقویت نقاط بحرانی مانند محل ایجاد ممانهای منفی را بر عهده دارند. به همین دلیل آشنایی با مفاهیمی مانند میلگرد اوتکا و ممان منفی میتواند در اجرای صحیح سازههای بتن آرمه نقش مهمی داشته باشد.
در بسیاری از پروژهها، مهندسان و مجریان علاوه بر شناخت فنی مصالح، به دنبال انتخاب محصول مناسب و باکیفیت نیز هستند. به همین دلیل بررسی مشخصات فنی و قیمت قبل از خرید میلگرد اهمیت زیادی دارد. در ادامه این مقاله از بانک میلگرد به بررسی مفهوم ممان منفی و همچنین کاربرد میلگرد اوتکا در تقویت سازههای بتنی میپردازیم.
مفهوم ممان منفی در سازههای بتن آرمه
مفهوم ممان منفی در سازههای بتن آرمه زمانی مطرح میشود که در بخشهایی از تیر یا دال، گشتاور ایجاد شده باعث کشش در قسمت بالایی مقطع شود. این حالت معمولاً در نقاطی رخ میدهد که سازه تحت بارگذاری یکنواخت یا متمرکز قرار میگیرد و رفتار خمشی آن تغییر میکند. زمانی که ممان منفی در یک بخش ظاهر میشود، بتنِ بخش بالایی که ذاتاً مقاومت کششی پایینی دارد دچار ضعف شده و نیاز به تقویت با آرماتورهای مناسب پیدا میکند تا عملکرد سازه دچار اختلال نشود.
در بسیاری از تیرها، نواحی نزدیک به تکیهگاه به ویژه در میانه دهانههای پیوسته، نقاطی هستند که وقوع ممان منفی در آنها کاملاً طبیعی است. در این حالت تیر تمایل دارد در محل تکیهگاه از بالا باز شود و قسمت فوقانی دچار کشش شود. در صورت عدم وجود آرماتور کافی در این قسمت، ترکخوردگی و کاهش مقاومت خمشی سازه کاملاً قابل پیشبینی است. به همین دلیل مهندسین در هنگام طراحی، محاسبات ویژهای برای این نواحی انجام میدهند تا میزان آرماتور مورد نیاز دقیقاً تعیین شود.
درک درست مفهوم ممان منفی در سازههای بتن آرمه نه تنها دید مهندسی طراح را تقویت میکند بلکه در مرحله اجرا نیز اهمیت بالایی دارد. مجریان سازه با شناخت این نواحی بحرانی میتوانند آرماتورهای لازم را طبق نقشه و با دقت بالا اجرا کنند تا سازه در برابر بارهای وارده عملکرد مناسبی داشته باشد.
در صورتیکه مقصد پروژه عمرانی خریدار در محدوده استان مازندران میباشد، استفاده از میلگرد فولاد البرز ایرانیان کاهش قابل ملاحظه ای در هزینه حمل و نقل دارد. از این جهت پیشنهاد کارشناسان بانک میلگرد بررسی قیمت میلگرد فایکو ساری است.
ممان منفی در چه نقاطی از سازه ایجاد میشود
ممان منفی معمولاً در نواحی نزدیک به تکیهگاهها و بهویژه در سازههای پیوسته مانند تیرها و دالهای چند دهانهای به وجود میآید، جایی که تغییر شکل عضو باعث میشود تار بالایی مقطع تحت کشش قرار بگیرد. در تیرهای بتن آرمهای که روی چند ستون یا تکیهگاه قرار دارند، درست بالای ستونهای میانی، بیشترین مقدار ممان منفی دیده میشود و این نواحی به عنوان نقاط بحرانی برای آرماتورگذاری شناخته میشوند، زیرا رفتار خمشی تیر در این نقاط نسبت به میانه دهانه متفاوت است و نیاز به آرماتور تقویتی در بالا دارد.
در دالهای یکطرفه و دوطرفه نیز ممان منفی در محل اتصال دال به تیر یا دیوارهای حمال شکل میگیرد، بهخصوص در لبههایی که دال به صورت گیردار یا نیمه گیردار به تکیهگاه متصل شده است. در این شرایط، دال در مجاورت تکیهگاه تمایل به چرخش دارد اما قیود تکیهگاه مانع این چرخش میشود و همین موضوع باعث ایجاد ممان منفی و کشش در الیاف بالایی دال میشود، بنابراین در نقشههای سازهای برای این نواحی آرماتور بالایی مخصوص در نظر گرفته میشود تا ترکهای ناشی از کشش کنترل شود.
در تیرهای کنسولی و بالکنها نیز ممان منفی نقش بسیار پررنگی دارد، زیرا در محل اتصال کنسول به تیر یا ستون، الیاف بالایی عضو تحت کشش قرار میگیرند و اگر آرماتور کافی تعبیه نشده باشد، خطر ترکهای عمیق و حتی شکست ترد وجود دارد. در نتیجه، شناخت محلهای ایجاد ممان منفی و اجرای دقیق میلگردهای بالایی مطابق نقشه، هم در تیرها و هم در دالها و کنسولها، برای افزایش ایمنی سازه و جلوگیری از بروز آسیبهای جدی در طول بهرهبرداری از اهمیت بالایی برخوردار است و در زمان طراحی و خرید میلگرد باید به آن توجه ویژهای شود.
اهمیت ممان منفی در طراحی تیر و دال
ممان منفی در طراحی تیر و دال اهمیت زیادی دارد، زیرا این نیرو به صورت مستقیم بر نحوه توزیع تنش در مقطع اثر میگذارد و محل قرارگیری آرماتورها را مشخص میکند. در نواحی که ممان منفی ایجاد میشود، بخش بالایی عضو تحت کشش قرار میگیرد و اگر این موضوع در طراحی بهدرستی دیده نشود، احتمال ایجاد ترکهای زودهنگام و کاهش ظرفیت باربری سازه افزایش پیدا میکند. به همین دلیل در طراحی اصولی تیر و دال، بررسی دقیق این نواحی از مراحل اصلی محاسبات سازهای به شمار میرود.
در تیرهای پیوسته و دالهایی که بر روی چند تکیهگاه قرار دارند، ممان منفی معمولاً در اطراف تکیهگاهها به وجود میآید و باعث میشود آرماتورگذاری فقط به ناحیه پایین مقطع محدود نباشد. مهندس طراح باید برای این بخشها میلگردهای بالایی مناسب در نظر بگیرد تا عضو بتنی بتواند در برابر کشش ایجاد شده مقاومت لازم را داشته باشد.
اهمیت ممان منفی تنها به افزایش مقاومت سازه محدود نمیشود، بلکه در کنترل تغییر شکل، کاهش عرض ترکها و افزایش دوام عضو نیز تاثیر مستقیم دارد. هنگامی که تیر یا دال با در نظر گرفتن ممان منفی طراحی میشود، توزیع نیروها در کل عضو متعادلتر خواهد بود و سازه در شرایط بهرهبرداری رفتار مطمئنتری از خود نشان میدهد.
در صورتیکه مقصد پروژه عمرانی خریدار در محدوده استان تهران میباشد، استفاده از میلگرد فولاد سپهر ایرانیان کاهش قابل ملاحظه ای در هزینه حمل و نقل دارد. از این جهت پیشنهاد کارشناسان بانک میلگرد بررسی قیمت میلگرد فولاد سپهر است.
میلگرد اوتکا چیست و چه کاربردی دارد
میلگرد اوتکا نوعی آرماتور تقویتی است که در سازههای بتن آرمه برای کنترل نیروهای برشی و حفظ پایداری آرماتورهای طولی به کار میرود. این میلگردها معمولاً به صورت عرضی یا حلقوی در اطراف میلگردهای اصلی تیر یا ستون قرار میگیرند و به نوعی ساختار داخلی بتن را منسجمتر میکنند. به دلیل شکل هندسی خاص و نحوه استقرار در مقطع، میلگرد اوتکا علاوه بر تحمل تنشهای برشی، از کمانش آرماتورهای طولی در هنگام اعمال بارهای زیاد نیز جلوگیری میکند.
در واقع، وظیفه اصلی میلگرد اوتکا افزایش مقاومت برشی و حفظ پیوستگی اجزای بتنی است. زمانی که بتن تنها در برابر نیروهای فشاری مقاومت دارد، وجود میلگرد اوتکا کمک میکند تا رفتار سازه در برابر تنشهای مورب و برشی کنترل شود. در تیرهایی که در معرض ممان منفی هستند، میلگرد اوتکا نقش حیاتیتری پیدا میکند؛ زیرا نه تنها نیروهای برشی را مهار میکند، بلکه باعث تثبیت موقعیت میلگردهای کششی بالا در نواحی بحرانی نیز میشود و از تغییر شکل و ترکهای ناگهانی جلوگیری خواهد کرد.
در قسمتهایی مانند نواحی اتصال تیر به ستون، اطراف میلگردهای خمیده و نقاط دارای تمرکز تنش، استفاده از میلگرد اوتکا کاملاً ضروری است. اجرای صحیح این میلگردها باعث افزایش دوام و مقاومت کلی سازه در بلندمدت میشود و سازه در برابر بارگذاریهای دینامیکی مانند زلزله نیز رفتار بهتری نشان میدهد.

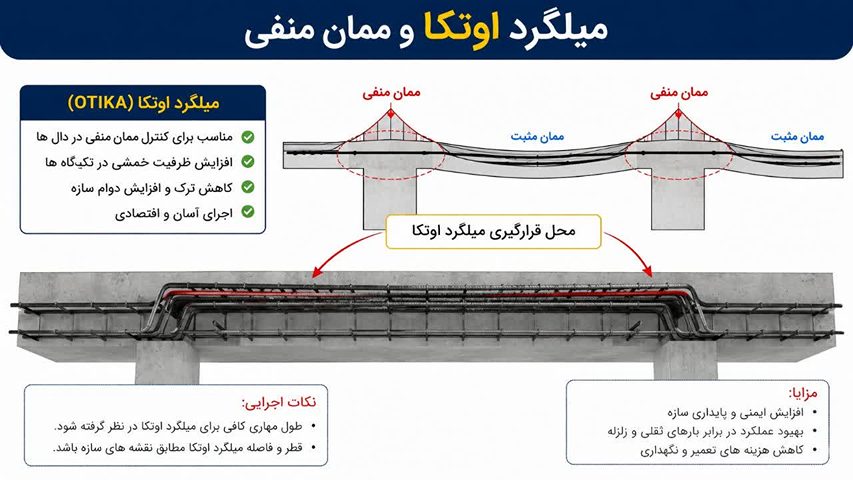

شکل ظاهری و نحوه اجرای میلگرد اوتکا
میلگرد اوتکا معمولاً به صورت یک میلگرد خمکاریشده با فرم شکسته یا زاویهدار در تیرهای بتنی اجرا میشود و ظاهر آن با میلگردهای طولی ساده تفاوت دارد. این میلگرد اغلب به شکل مورب یا با خمهای مشخص ساخته میشود تا بتواند بین آرماتورهای طولی پایین و بالای تیر ارتباط ایجاد کند. فرم ظاهری اوتکا به گونهای است که بخشی از آن در ناحیه پایین تیر و بخش دیگر در قسمت بالایی یا نزدیک تکیهگاه قرار میگیرد تا در نقاط حساس سازه عملکرد تقویتی داشته باشد.
نحوه اجرای میلگرد اوتکا به این صورت است که بر اساس نقشه سازه، میلگرد در محلهایی که نیاز به تقویت برشی یا کنترل ممان منفی وجود دارد، داخل قفسه آرماتور قرار میگیرد. این میلگرد باید با دقت کافی خم شود و در جای درست خود نسبت به میلگردهای اصلی بسته شود تا هنگام بتنریزی جابهجا نشود. اجرای صحیح آن اهمیت زیادی دارد، زیرا اگر زاویه خم، طول مهاری یا محل قرارگیری آن مطابق نقشه نباشد، عملکرد مورد انتظار در تحمل نیروها به دست نخواهد آمد.
در بسیاری از پروژهها، میلگرد اوتکا در نزدیکی تکیهگاهها و نواحی بحرانی تیر استفاده میشود، زیرا این نقاط بیشتر در معرض تنشهای برشی و کششی قرار دارند. آرماتوربند باید هنگام اجرا به فاصله مناسب، نحوه گرهزنی و هماهنگی اوتکا با سایر میلگردها توجه کامل داشته باشد تا انسجام قفسه آرماتور حفظ شود.
در صورتیکه مقصد پروژه عمرانی خریدار در محدوده استان همدان میباشد، استفاده از میلگرد راد همدان کاهش قابل ملاحظه ای در هزینه حمل و نقل دارد. از این جهت پیشنهاد کارشناسان بانک میلگرد بررسی قیمت میلگرد راد همدان است.
میلگرد اوتکا چه نقشی در تقویت تیر دارد
میلگرد اوتکا در سازههای بتن آرمه نقش مهمی در تقویت تیر و افزایش پایداری آن در برابر نیروهای مختلف ایفا میکند. در واقع، این میلگرد وظیفه کنترل و مهار نیروهای برشی و جلوگیری از گسترش ترکهای مورب را بر عهده دارد. هنگامی که تیر تحت بارگذاری قرار میگیرد، علاوه بر ممان خمشی، نیروی برشی قابل توجهی در مقطع ایجاد میشود که اگر بهدرستی کنترل نشود، میتواند باعث شکست برشی و تخریب عضو شود. میلگرد اوتکا با قرار گرفتن در این نواحی، نیروهای برشی را به صورت یکنواخت در مقطع توزیع میکند و عملکرد کلی تیر را بهبود میبخشد.
یکی دیگر از نقشهای حیاتی میلگرد اوتکا، نگهداری میلگردهای طولی و جلوگیری از کمانش آنها هنگام اعمال نیروهای فشاری است. در واقع، اوتکا با ایجاد قید مکانیکی بین میلگردهای طولی، موجب حفظ فواصل معین بین آرماتورها شده و از تغییر شکل و ناپایداری احتمالی آنها جلوگیری میکند. این ویژگی باعث میشود تیر تحت بارهای سنگین، پایداری بیشتری داشته و از بروز شکستهای ناگهانی جلوگیری شود.
در نواحی دارای ممان منفی نیز میلگرد اوتکا نقش مکملی در تقویت بالای تیر دارد و به کنترل تنشهای کششی در سطح فوقانی مقطع کمک میکند. ترکیب مناسب آرماتور کششی و میلگرد اوتکا موجب میشود تیر در برابر خمش، برش و پیچش رفتاری متعادل داشته باشد.
ارتباط میلگرد اوتکا با ممان منفی
میلگرد اوتکا و ممان منفی ارتباطی مستقیم و کاربردی در طراحی و اجرای تیرهای بتن آرمه دارند. در نواحی دارای ممان منفی، قسمت بالایی تیر تحت کشش قرار میگیرد و بتن بهتنهایی توان مقاومت در برابر این نیرو را ندارد؛ اینجاست که میلگردهای تقویتی و اوتکا وارد عمل شده و وظیفه کنترل تنشها را بر عهده میگیرند. میلگرد اوتکا با قرار گرفتن در امتداد مسیر تنشهای برشی و خمشی، باعث تثبیت میلگردهای کششی بالا میشود و از تمرکز تنش و ترکهای ناگهانی در ناحیه تکیهگاهها جلوگیری میکند.
در تیرهای پیوسته، ممان منفی معمولاً در بالای ستونهای میانی ایجاد میشود، جایی که رفتار سازه از فشار به کشش تغییر پیدا میکند. در این بخش، میلگرد اوتکا با شکل خمیده و مورب خود، مسیر انتقال نیرو را هم از سمت پایین تیر و هم از سمت بالای آن تقویت میکند. وجود این میلگرد در کنار آرماتورهای بالایی ممان منفی، باعث میشود که نیروهای خمشی و برشی بهصورت هماهنگتری در سطح مقطع پخش شوند و مقاومت کلی سازه در برابر تغییر شکل افزایش یابد.
هماهنگی مناسب بین طراحی ممان منفی و اجرای میلگرد اوتکا یکی از نشانههای آرماتوربندی اصولی است، زیرا این دو عنصر نهتنها عملکرد سازه را تکمیل میکنند بلکه دوام و ایمنی آن را در طول بهرهبرداری تضمین مینمایند.
در صورت نیاز به رابیتس کاری، استفاده از میلگرد ساده میتواند کمک شایانی در کاهش هزینهها داشته باشد و انتخابی مقرونبهصرفه برای پروژههای ساختمانی محسوب شود.از این رو بررسی دقیق و بهروز قیمت میلگرد ساده پیشنهاد کارشناسان بانک میلگرد است تا بتوانید با آگاهی کامل و بهترین نرخ، خرید خود را انجام دهید.
محل قرارگیری میلگرد اوتکا در نواحی بحرانی سازه
میلگرد اوتکا معمولاً در نواحی بحرانی تیرهای بتن آرمه قرار میگیرد؛ بخشهایی که بیشترین تنشهای برشی و خمشی در آنها ایجاد میشود. این نواحی اغلب در نزدیکی تکیهگاهها مانند محل اتصال تیر به ستون دیده میشوند، زیرا در این نقاط علاوه بر نیروهای برشی زیاد، ممانهای منفی نیز شکل میگیرند. به همین دلیل طراحان سازه در نقشههای اجرایی، محل دقیق قرارگیری اوتکا را در همین محدودهها مشخص میکنند تا مقاومت تیر در برابر ترک و شکست افزایش پیدا کند.
در این بخشها، میلگرد اوتکا به گونهای در داخل قفسه آرماتور قرار داده میشود که بتواند بین میلگردهای طولی پایین و میلگردهای بالایی ارتباط برقرار کند. این نوع قرارگیری باعث میشود مسیر انتقال نیرو در تیر کاملتر شود و تنشهای ایجاد شده به شکل متعادلتری در مقطع پخش شوند. همچنین وجود اوتکا در این نقاط به تثبیت میلگردهای کششی بالا در ناحیه ممان منفی کمک میکند و از جابهجایی یا تغییر شکل آنها هنگام بتنریزی و بارگذاری جلوگیری میکند.
علاوه بر نزدیکی تکیهگاهها، در برخی تیرها که طول دهانه زیاد است یا بارگذاری سنگینی دارند، ممکن است در بخشهایی از میانه دهانه نیز از میلگرد اوتکا استفاده شود. این موضوع به شرایط طراحی سازه و محاسبات مهندسی بستگی دارد، اما در اغلب پروژهها تمرکز اصلی اجرای اوتکا در همان نواحی بحرانی نزدیک ستونها و تکیهگاهها است.
تفاوت میلگرد اوتکا با خاموت و میلگرد تقویتی
در سازههای بتن آرمه از انواع مختلف میلگرد برای تقویت اعضای بتنی استفاده میشود که هر کدام وظیفه مشخصی دارند. میلگرد اوتکا، خاموت و میلگرد تقویتی از جمله آرماتورهایی هستند که در تیرها و ستونها به کار میروند، اما از نظر شکل، محل قرارگیری و نوع عملکرد با یکدیگر تفاوت دارند. شناخت این تفاوتها باعث میشود در زمان طراحی و اجرا، هر کدام در جای مناسب خود استفاده شوند و سازه عملکرد ایمنتری داشته باشد.
میلگرد اوتکا معمولاً به صورت خمیده و مورب در داخل تیر قرار میگیرد و هدف اصلی آن تقویت نواحی دارای تنشهای برشی و کمک به کنترل ممان منفی است. این میلگرد بین آرماتورهای بالا و پایین تیر ارتباط ایجاد میکند و به توزیع بهتر نیروها در مقطع کمک میکند. در مقابل، خاموتها معمولاً به شکل حلقههای بسته یا مستطیلی در اطراف میلگردهای طولی قرار میگیرند و وظیفه اصلی آنها افزایش مقاومت برشی، جلوگیری از ترکهای مورب و نگهداری میلگردهای طولی در جای خود است.
میلگرد تقویتی نیز معمولاً به صورت میلگردهای مستقیم و طولی در بخشهایی از تیر یا دال قرار میگیرد که نیاز به مقاومت خمشی بیشتری وجود دارد. این نوع میلگرد بیشتر برای افزایش ظرفیت باربری در نواحی خاص مانند محل ممان مثبت یا منفی استفاده میشود. بنابراین تفاوت اصلی این سه نوع آرماتور در نحوه قرارگیری و عملکرد آنها در سازه است؛ به طوری که اوتکا بیشتر برای تقویت مورب و انتقال نیرو، خاموت برای مهار برش و نگهداری آرماتورها و میلگرد تقویتی برای افزایش مقاومت خمشی در نظر گرفته میشود.
میلگرد حرارتی نوعی میلگرد تقویتی است که برای کنترل تنشهای ناشی از تغییرات دما و جلوگیری از ایجاد ترک در بتن به کار میرود. استفاده از این میلگرد بهویژه در سقفهای بتنی و دالها اهمیت زیادی دارد.برای بررسی مشخصات، کاربردها و همچنین اطلاع از قیمت میلگرد حرارتی میتوانید به صفحه مربوطه در بانک میلگرد مراجعه کنید و جدیدترین قیمتها را مشاهده کنید.
نتیجهگیری
میلگرد اوتکا و ممان منفی از مفاهیم مهم در طراحی و اجرای سازههای بتن آرمه هستند که نقش قابل توجهی در افزایش ایمنی و پایداری سازه دارند. ممان منفی معمولاً در نواحی نزدیک به تکیهگاهها ایجاد میشود و باعث میشود قسمت بالایی تیر یا دال تحت کشش قرار بگیرد. در چنین شرایطی استفاده از آرماتورهای مناسب مانند میلگردهای تقویتی و اوتکا اهمیت زیادی پیدا میکند تا تنشهای ایجاد شده به شکل صحیح در مقطع کنترل شوند.
میلگرد اوتکا نیز با قرارگیری در نواحی بحرانی تیر، به کنترل نیروهای برشی و تثبیت میلگردهای طولی کمک میکند و باعث بهبود عملکرد سازه در برابر بارهای مختلف میشود. اجرای صحیح این میلگرد در کنار طراحی دقیق آرماتورهای ممان منفی میتواند از ایجاد ترکهای خطرناک و ضعف سازه جلوگیری کند. به همین دلیل آشنایی با کاربرد و محل استفاده این میلگردها برای مهندسان، مجریان و افرادی که در حوزه خرید و استفاده از میلگرد فعالیت دارند اهمیت زیادی دارد.
